發布時間: 2022-9-26 16:12

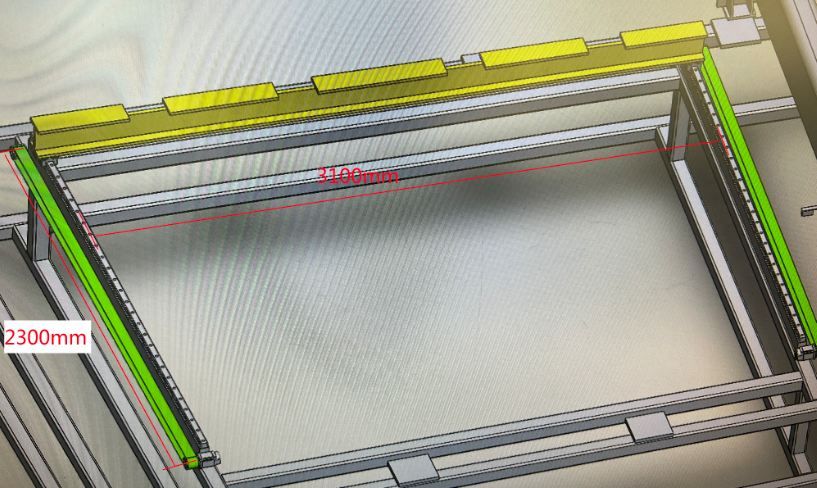

正文摘要:目前在做一套同步帶加滑軌雙驅結構，帶動上方橫梁（黃色，重量20kg）往復運動，因?yàn)樾谐膛c跨度較長，現在擔心能否同步的問題，就算開始電機參數調同步了，后續皮帶磨損是否也會導致兩邊不同步從而橫梁偏擺憋死，歡迎 ... |
SolidWorks2995 發表于 2022-9-27 08:40 中間加支撐，速度不快，可以的 |
| 服了，這里精度是第一難點，一半多的人在說結構實現不難，難怪平時要跟電氣工程師扯皮 |
|
跨度3米，要0.1mm的精度， 感覺你目前的這個碳鋼機架結構就不行 |
| 整根軸連接兩側的同步帶輪啊，單電機驅動，好控制 |
蟄伏。 發表于 2022-9-26 16:25 定位精度要求多少？ 如果定位精度要求很高的話，不介意雙電機驅動，還是用一根作為傳動軸，一臺電機驅動 |
| 不錯 |
| 可以考慮一根軸連接兩側的同步帶輪 |
| 如果力足夠就用單邊電機驅動，中間用軸聯通斷開加軸承座。 |
| 中間多家兩個軸承座，在把一根軸切成兩根，用萬向節連接 |
