如何限制旋轉，保持工件水平

查看數: 6652 | 評論數: 27 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2022-9-26 14:44

正文摘要:

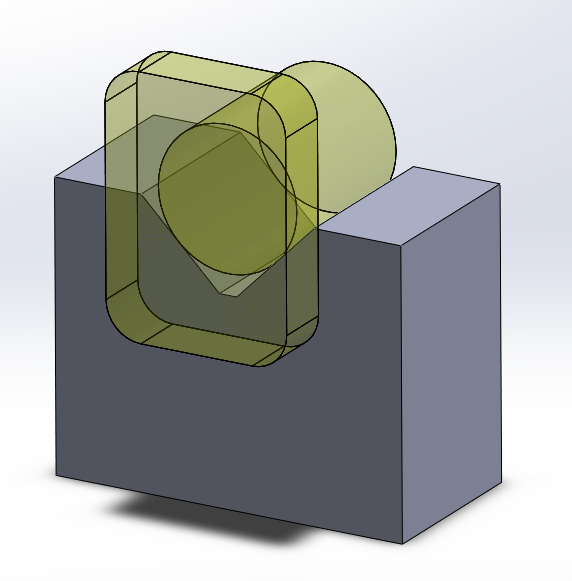

本帖最后由 SUSHANG 于 2022-9-26 14:56 編輯 如下圖，黃色工件放置在V型塊上并緊貼其側壁，則共限制了工件的5個自由度。還有一個繞軸線的旋轉自由度沒有限制，請問如何限制這個自由度？（我本意是想讓工件的下表 ...

回復

雪見花楹 發表于 2022-9-29 11:42:54
把V形塊加厚，在黃色矩形那里銑個沉槽


lcl2094 發表于 2022-9-29 11:26:57
陳大餅吖 發表于 2022-9-26 15:43
灰色V形塊上，打個孔，裝個銷釘/方鍵。
黃色工件的下表面，靠在這個銷釘/方鍵上。

這樣不會干涉V形塊與工件的側母線的接觸嗎？
微信不能登錄 發表于 2022-9-27 11:53:44
裝配一致性好的話都好說
攻城獅RG 發表于 2022-9-27 09:26:57
可以考慮利用長方體一面靠住，從而限制旋轉自由度

點評

嗯嗯，是的。這個面是做成固定面好？還是做成一個浮動面好？  發表于 2022-9-27 11:09
sjc69 發表于 2022-9-27 09:23:47
可以增加一個浮動的豎直平面靠在方體的面上，來限制旋轉

點評

你的回復和我的想法最接近。我想在工件的下方做一個水平塊，水平塊依靠導向可以豎直上下微量的移動，以自適應工件的公差。但是擔心，假如工件偏了，依靠一個角去靠上這個水平塊，也能裝上，這樣似乎就不起作用了。  發表于 2022-9-27 11:17
靜待瓜熟 發表于 2022-9-27 08:45:50
已經限制5個自由度了，最后夾緊穩定要在矩形塊的上平面，保證夾緊面水平就行吧。

點評

上方的夾緊是一個彈性體，不好做到矩形的上平面吧  發表于 2022-9-27 11:08
cc851 發表于 2022-9-27 07:55:00
V塊的端面增加凹槽，卡住黃色工件的方凸臺部分。

點評

嗯，是一種辦法  發表于 2022-9-27 11:07
1667418592 發表于 2022-9-26 17:15:08
SUSHANG 發表于 2022-9-26 16:29
我們認為這種定位的精度不高

不要說 認為  覺得  看起來   做一個來試試看效果
路人丙 發表于 2022-9-26 17:09:00
前提你工件精度較高，一致性好，工件方形部位側面需精度加工，在v型塊端面上下位置算好，打兩螺紋孔裝上螺釘及偏心銷，調整好銷位置，緊固螺釘。就可以了
