四連桿問題

查看數: 11066 | 評論數: 25 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-9-26 10:54

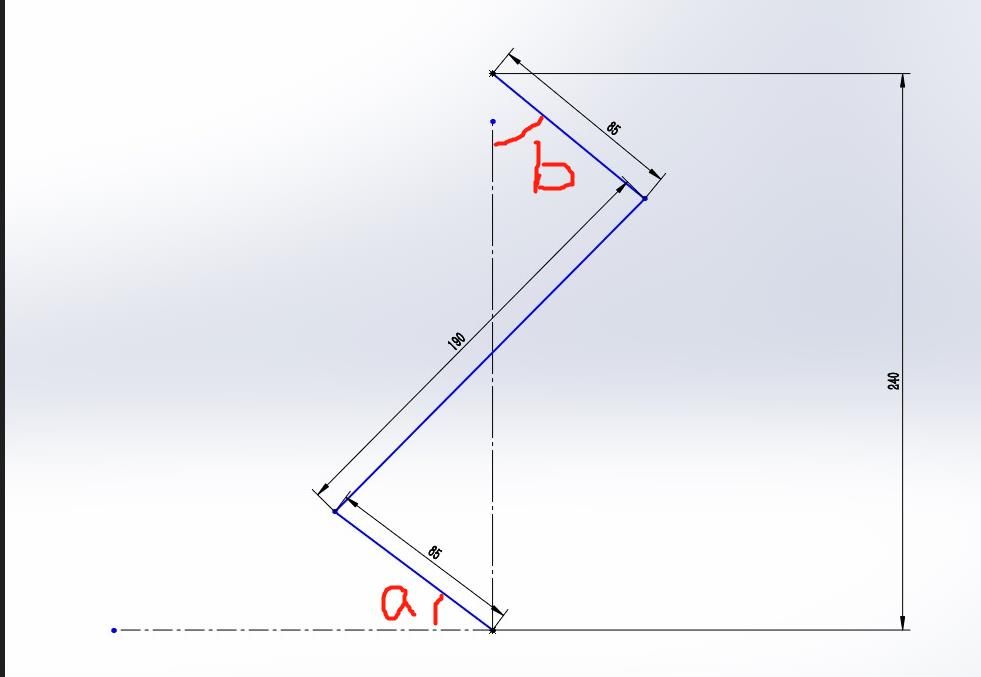

本帖最后由 Jack633011 于 2022-9-26 10:57 編輯請教各位大神，這樣的四連桿如何做到主動桿轉多少度，從動桿跟轉多少度（或者成一定比例）即角a與角b同步轉動我調節了連桿的長短，都做不到 ...

回復

Jack633011 發表于 2023-2-7 13:15:32

馬少良發表于 2023-1-12 11:34
你的想法是個齒輪傳動的想法，你偏偏要四連桿實現，不成啊

齒輪傳動間隙大

Jack633011 發表于 2023-2-7 13:14:35

馬少良發表于 2023-1-12 11:35
我啥時回復，下面帶有一排廣告了？

就第一條回復有廣告，后面兩條沒有。

馬少良 發表于 2023-1-12 11:36:57

理論上，就不成啊

馬少良 發表于 2023-1-12 11:35:25

我啥時回復，下面帶有一排廣告了？

馬少良 發表于 2023-1-12 11:34:08

你的想法是個齒輪傳動的想法，你偏偏要四連桿實現，不成啊

Dreaming___snai 發表于 2023-1-12 11:25:03

比例只能是1，也就是反平行四邊形機構，因為a角轉360，b角必然也是回到起始位置，周期是一樣的

對的發表于 2023-2-7 13:16

gemiusunyi 發表于 2023-1-11 13:40:36

去看看連桿的急回特性
會發現你想要的不是連桿

Jack633011 發表于 2023-1-11 08:55:50

984995840 發表于 2022-11-2 17:42
數學關系上，應該是不成立的，純桿機構做不到

對的

984995840 發表于 2022-11-2 17:42:12

數學關系上，應該是不成立的，純桿機構做不到
