大佬們，方鋼側面固定，怎么設計連接能承受很大的轉矩?

查看數: 3935 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

dayOGC

發布時間: 2022-9-21 12:08

正文摘要:

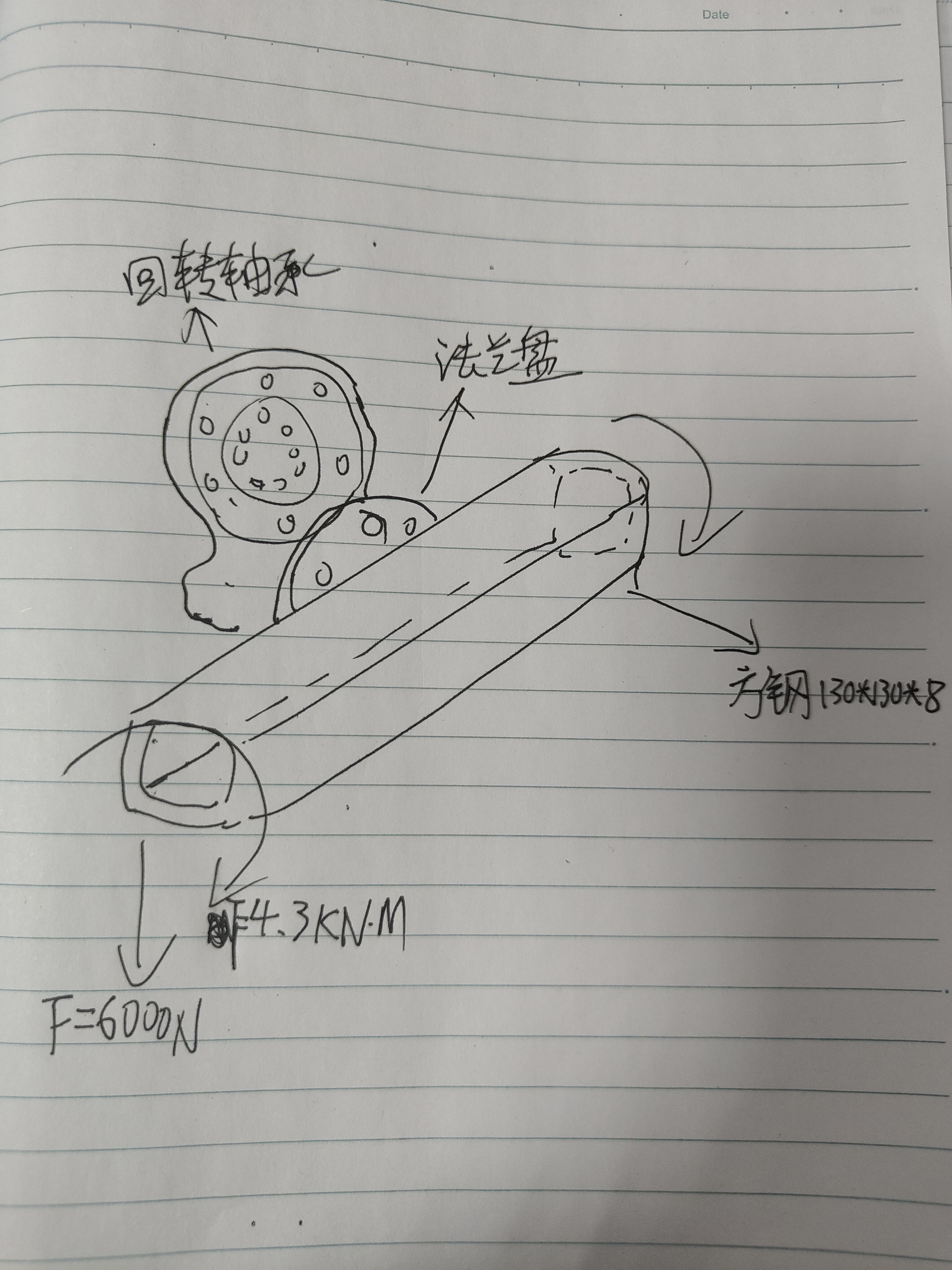

本帖最后由 dayOGC 于 2022-9-21 14:43 編輯方鋼橫放固定在法蘭盤上，法蘭盤再鎖在回轉軸承上，方鋼承受重力6000N和扭轉力矩4.3千牛米，原來是打算螺絲固定，在方鋼中間塞一個圓柱撐起來，然后螺絲穿過法蘭盤和 ...

回復

-YUN- 發表于 2022-9-29 16:55:34

能不能考慮用鉸制孔螺栓

湯圓園 發表于 2022-9-21 13:20:30

這種一般都是做成軸啊，然后固定形式可以參考帶座軸承，你這草圖畫的我是沒怎么看明白，是這個方鋼要旋轉嗎？方鋼的長度大概多少啊，一般長的話弄個兩個軸承座就行了，軸承座和你這個法蘭之間可以用焊接或者螺栓連接，力很大的情況還可以考慮銷軸連接，這具體你自己看情況來。另外說一句軸承座不一定是滾動的，也可以是線性的，用銅套什么的做內襯那種！

dayOGC 發表于 2022-9-21 12:15:58

如果直接用軸支撐的話，軸的直徑要75mm，軸又要怎么固定在法蘭盤上呢？焊接估計是不夠
