求助，如何選伺服電機

查看數: 3393 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-9-7 14:17

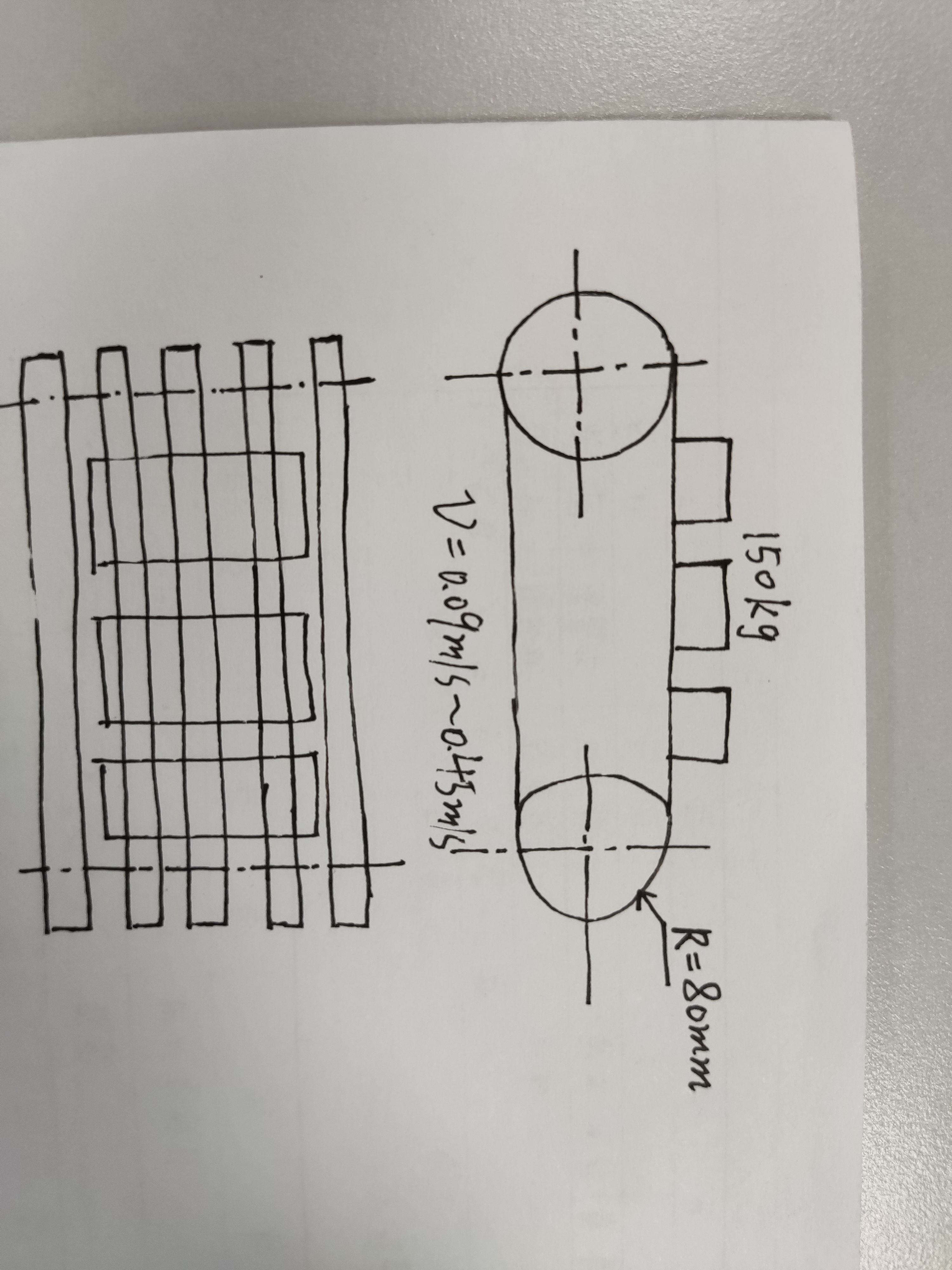

小弟想做一個皮帶機，打算用多條窄皮帶，兩邊的帶輪直徑是160mm，負載大概是150kg，要求皮帶速度v是0.09m/s～0.45m/s，我應該如何選伺服電機。有大佬可以提供一下實例參考或者思路嗎，剛來論壇下載不了大神們的附件 ...

回復

上海伺服 發表于 2022-11-29 14:54:01

我好像錯過了一個重要客戶，伺服電機的問題可以來問我，17317679548（微信同號）。

愛我相隨2008 發表于 2022-9-9 17:03:19

功率算下來近200W，再加上安全系數1.2，這個350W足夠了 P=F*V (F=150*摩擦系數取不大于0.3，那么150*0.3=45KG) 速度取最高0.45米/秒 450N*0.45m/S=202.5W

吾誰與歸vv 發表于 2022-9-8 17:18:28

基礎參數，電機扭矩，速比，導程，我就是做伺服電動缸的。

一個花 發表于 2022-9-7 16:25:47

wangfight 發表于 2022-9-7 16:12
我也是小白一枚，下面計算過程只起參考作用，沒算加速扭矩，安全系數可以適當給大；

哇謝謝哥們我學習一下

wangfight 發表于 2022-9-7 16:12:27

我也是小白一枚，下面計算過程只起參考作用，沒算加速扭矩，安全系數可以適當給大；

八哥BJ 發表于 2022-9-7 16:07:43

不錯、不錯

一個花 發表于 2022-9-7 16:05:19

不服就干發表于 2022-9-7 16:04
社區有前輩發過詳細的伺服電機選型步驟，搜索伺服電機選型就能找到。或者直接去東方馬達官網下載電機選型軟 ...

哦吼這個很有用

不服就干 發表于 2022-9-7 16:04:02

社區有前輩發過詳細的伺服電機選型步驟，搜索伺服電機選型就能找到。或者直接去東方馬達官網下載電機選型軟件。http://www.ytsybjq.com/forum.php?mod ... 7%BB%FA%D1%A1%D0%CD

一個花 發表于 2022-9-7 15:08:14

shixijiang 發表于 2022-9-7 14:58
那你這個結構需要改進，換成同步帶及同步帶輪。

好，我換成嚙合型帶傳動
