【鋁材結構】如何提高位置精度？

查看數: 4461 | 評論數: 8 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-8-19 09:50

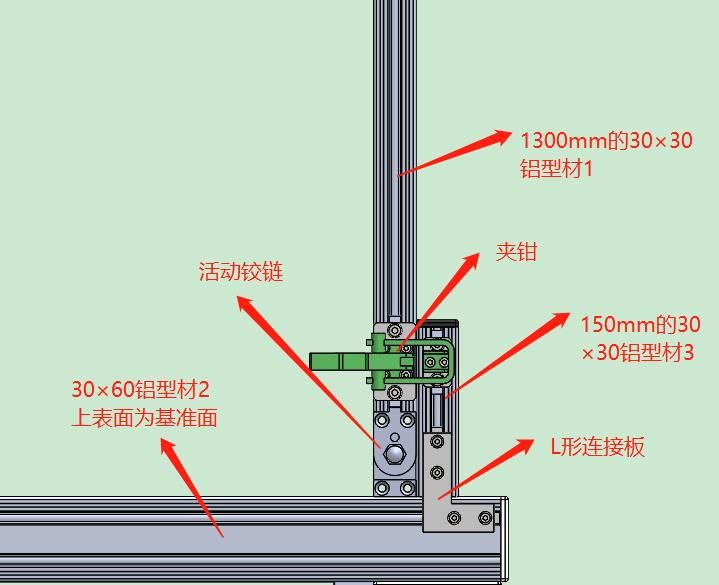

功能需求： ①型材1可折疊； ②型材1可固定，并垂直于型材2基準面設計思路： ①通過活動鉸鏈，連接型材1和型材2，完成折疊的功能； ②增設型材3，固定在型材2基準面上。型材1展開后，型材3造成轉動限位，通過 ...

回復

管理團隊 發表于 2022-9-2 13:34:37

你好本文已被機械社區同名公眾號采用特獎勵100積分。

文章鏈接【鋁材結構】如何提高位置精度？

機械小唐 發表于 2022-8-25 09:46:06

機械小唐發表于 2022-8-22 08:18
型材1可以通過活動鉸接，在0~90°之間旋轉，0°就是折疊，90°就是展開

嗯這樣理解也是可以的，閣下有什么高見

機械小唐 發表于 2022-8-22 08:19:54

余存發表于 2022-8-19 13:18
如果3換成一塊厚鋁板是不是可以解決這個問題，
一. 3是厚鋁板，上面裝軸承，軸與1相連，就保證了1與3直接 ...

用機加件替換鋁材，我覺得這個思路挺好。

機械小唐 發表于 2022-8-22 08:18:58

人在曹營心在漢發表于 2022-8-19 12:12
折疊是啥意思？看完挺懵逼的

型材1可以通過活動鉸接，在0~90°之間旋轉，0°就是折疊，90°就是展開

補充內容 (2022-8-25 09:49):
嗯這樣理解也是可以的，閣下有什么高見

你說翻轉不就行了... 發表于 2022-8-22 10:51

機械小唐 發表于 2022-8-22 08:18:03

妖洞兩拐發表于 2022-8-21 16:50
垂直度多少？這種東西本來就不是精密的，你想多高的精度？

0.5mm以內

妖洞兩拐 發表于 2022-8-21 16:50:57

垂直度多少？這種東西本來就不是精密的，你想多高的精度？

余存 發表于 2022-8-19 13:18:12

如果3換成一塊厚鋁板是不是可以解決這個問題，
一. 3是厚鋁板，上面裝軸承，軸與1相連，就保證了1與3直接的位置精度，1又能旋轉折疊，
二. 1上面裝個限位插銷塊，插銷裝3上面，旋轉90°以后能就用插銷定位，定位完，旋鈕鎖死，拉扣這種東西感覺是不適合用來做定位的，蓋蓋蓋子還行。

人在曹營心在漢 發表于 2022-8-19 12:12:19

折疊是啥意思？看完挺懵逼的
