因為一個惰輪安裝方式，被質管部吊了一頓

查看數: 23498 | 評論數: 60 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-8-16 09:04

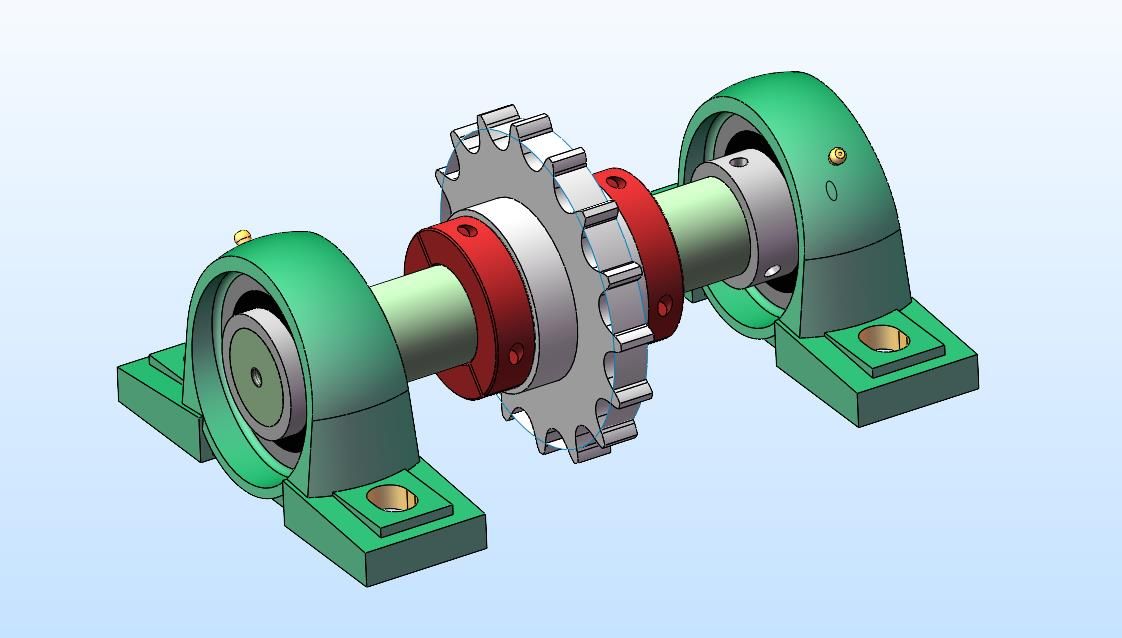

圖紙已加工完裝配完了，被質管部的領導看到，問我這個惰輪為什么不增加軸向定位方式。我答：“節省成本，重載、低速，軸和鏈輪之間產生不了相對滑動” 圖紙里內孔和軸徑給的公差是比較常見的φ40H7g6，實際裝配中能 ...

回復

管理團隊 發表于 2024-1-30 11:20:54

公眾號留言選取

Shrimp_1990 發表于 2024-1-25 15:15:37

按照標準是要加鍵槽，靠軸承座旋轉，但實際運用徑向不加也沒啥問題，鏈輪孔跟軸磨損基本機器也用的差不多了

鯉魚lh 發表于 2024-1-22 11:09:32

使軸由承受循環應力改為承受靜應力，可提高軸的強度

王章 發表于 2024-1-22 09:19:11

圍觀

hjyzx 發表于 2024-1-20 16:25:40

Jerome2 發表于 2022-9-15 14:18
覺得GCr15的G讀字母發音么的問題（當然常見還是說‘滾’），比如碳素工具鋼T10的“T”就按字母讀，貌似不 ...

特10

FKUEDEJXSQ2 發表于 2024-1-20 15:35:12

該咋說咋說，零件渲染的不錯。

yjp-666 發表于 2024-1-20 14:44:26

是怕軸向有竄動，應該就叫軸向定位。

andyany 發表于 2024-1-20 10:13:28

terry159 發表于 2022-8-18 11:08
再次強調一遍：GCr15確實是高碳鉻軸承鋼，但其中的“G”表示滾動軸承鋼，所以應該讀“滾”，讀“高”比讀“ ...

感謝，學習了！

冷水黃金 發表于 2024-1-19 23:25:05

設計有問題，新手設計水平。
應該采用定位套軸向固定，
軸可以采用階梯軸，
采用平鍵防止旋轉打滑。

對于輕載荷可以用帶軸承鏈輪，重載荷像圖中兩端軸承最好
