按2導軌，絲桿所需拉力F=G+GLk/h，代入相同數據，F(xiàn)=1.2G=3000N。關鍵還是4導軌很難調平，加工裝調成本高。

4導軌很難加工安裝保證。在保證的前提下，絲桿需要提供拉力F=G+kLG/（h-kL）,k為滑塊滾動摩擦系數.G為自重，h為豎直滑塊中心間距,L為水平導軌中心間距，取K=0.05，h=0.25m,L=1m  G=2500N    F=1.25G=3125N  。

不進則退wp 發表于 2023-1-19 11:08
樓主，這個設備后續怎么樣？去年也做了和你一樣的，用的4根滾針滑軌，2個絲桿，一個電機同步帶帶動兩個絲桿 ...

這樣的設計，用精密墊片調節是必然的。加工精度保證不了的。

樓主，這個設備后續怎么樣？去年也做了和你一樣的，用的4根滾針滑軌，2個絲桿，一個電機同步帶帶動兩個絲桿，結果是4根滑軌卡死，最后慢慢墊出來驗收的，墊片調試都是淚

不能這么搞，肯定出問題！

pengzhiping 發表于 2022-8-17 08:35
現場工況條件希望能再詳細點。
  第一：定位精度是多少，升降到一定高度重復定位精度

大佬  你的這個機構的需要的力是不是就是 f=（M設備+M產品）g呢  上面的電機的力加起來大于這個力還是每一個都要大于這個需要的力啊

贊同雙電機驅動，用一個驅動器，同步帶還是齒輪啥的一帶二還是有卡死風險

不就是升降機結構嗎

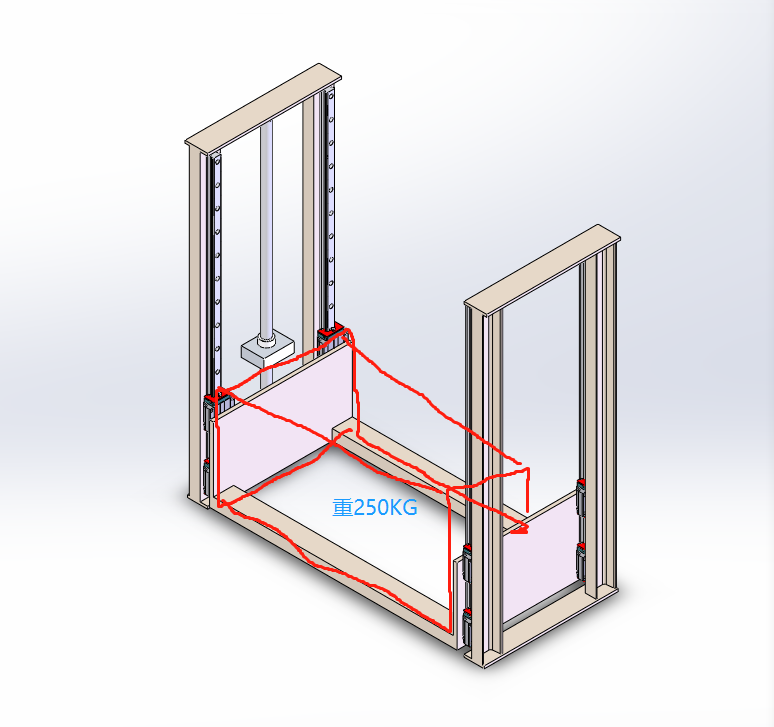

建議你把外形尺寸放出來，看圖的話，機架的剛性和穩定性肯定不夠
