這樣氣缸力距比較小 |
|
謝謝分享 |
|
感謝講解 |

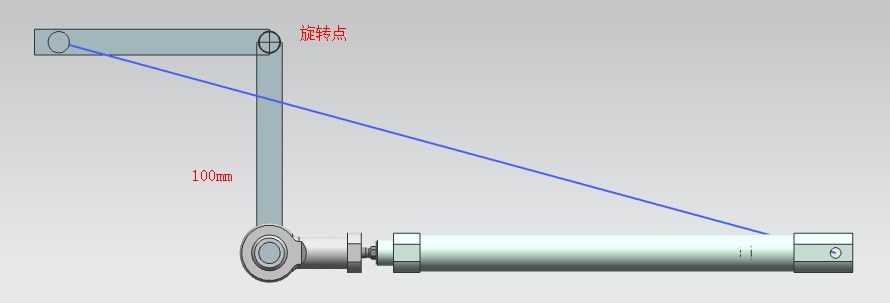

| 如圖說明 |
格格吉祥巴拉 發表于 2022-8-10 09:54 用CAD怎樣計算？ |
Adam_Numb 發表于 2022-8-10 16:04 這個畫圈是怎樣畫？求教 |
| CAD里，用氣缸的最長和最短距離畫圈，找起來比較方便，不用算。 |
| 我感覺用CAD比較好計算出這個，用三維你是不是先畫出零件再裝配起來，這樣你就是零件隨便畫，裝配起來再來修改零件尺寸，確定最終氣缸的位置。感覺好麻煩 |
| 可以先算出圖上氣缸前端軸承和后端氣缸固定轉軸之間地中心距，然后算出藍色線條的中心距，用藍色線的長度減去初始位置的中心距長度可以得出氣缸動作需要的行程，根據算出的距離可以尋找近似的可用標準行程，選的標準行程要比你算出來的要長不能短，意味著旋轉角度會超過90°，所以可以在上方旋轉臂的外側裝一個限位塊，應該就可以了，固定位置就在圖上這個位置就可以了 |
