【求助】怎樣保證支架不會倒？

查看數: 5722 | 評論數: 28 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-8-6 12:28

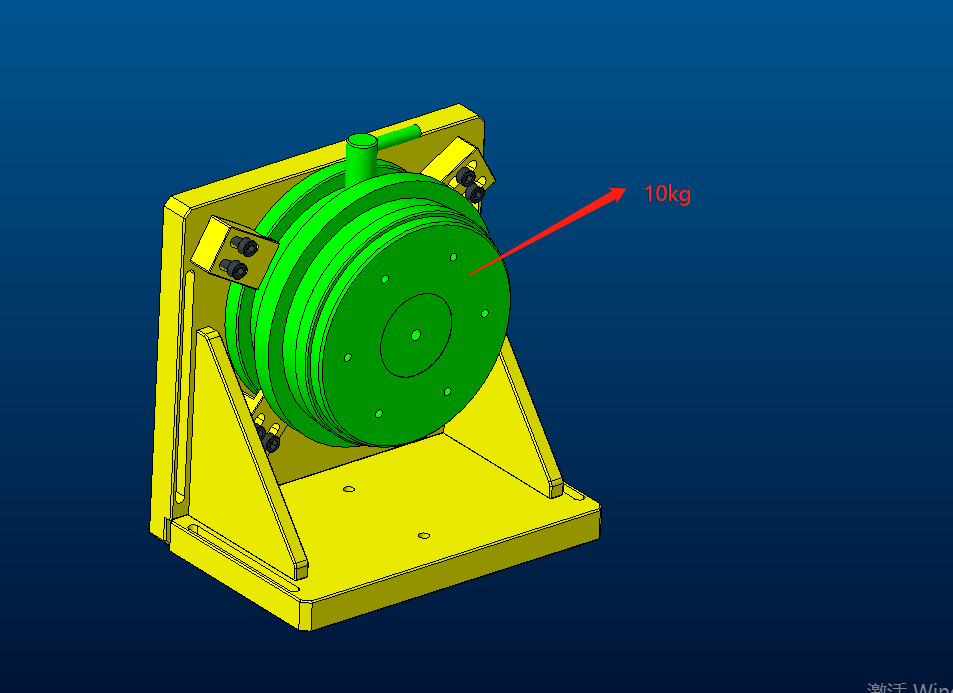

各位大佬好！小弟我遇到了一個問題：我現在設計一個支架（圖片黃色部分），支架上面放一個10kg的物體，在不用螺絲固定支架的情況下，如圖所示水平放置重物，要怎樣設計才能保證支架不會倒呢？我的理解是只要底板 ...

回復

鑄林邀風 發表于 2022-8-8 16:42:45

Johny 發表于 2022-8-6 12:45
大佬還想請教一下，這個應該還跟底板的重量或者說厚度有關系吧？如果底板太薄的話，即便重心的投影落在底 ...

你說的厚度，實質上也是底板厚了，使得整體的中心在底部投影上。
不過這個結構來看，不管厚薄，都是一樣。

Johny 發表于 2022-8-8 15:55:01

yucaixian2008 發表于 2022-8-8 15:35
看重心的位置，只要不超過底部最大支撐邊緣就行，一般是不會倒的，這只是靜態，如果是動態力會大的，建議加 ...

好的，謝謝

Johny 發表于 2022-8-8 15:54:29

邢云鶴發表于 2022-8-8 10:53
繪圖軟件上看一下重心位置。

重心可以在軟件上面看得到

愛我相隨2008 發表于 2022-8-8 15:35:15

看重心的位置，只要不超過底部最大支撐邊緣就行，一般是不會倒的，這只是靜態，如果是動態力會大的，建議加大支撐或者加重支撐座或者用大一點的螺栓擰緊底部L型支座

邢云鶴 發表于 2022-8-8 10:53:36

繪圖軟件上看一下重心位置。

妖洞兩拐 發表于 2022-8-8 09:21:33

|Johny發表于 08-08 08:26<br>沒有<br>

那很簡單，理論上只要重心在沒超出底板就不會倒

Johny 發表于 2022-8-8 08:29:25

Dreaming___snai 發表于 2022-8-7 08:26
在保證整套夾具重心在Y軸方向的投影位于底板的正中心的前提下，重心越低越好。鑒于你的設計，要么把底板在 ...

謝謝

Johny 發表于 2022-8-8 08:28:13

Dreaming___snai 發表于 2022-8-7 08:26
在保證整套夾具重心在Y軸方向的投影位于底板的正中心的前提下，重心越低越好。鑒于你的設計，要么把底板在 ...

👍👍👍

Johny 發表于 2022-8-8 08:26:44

妖洞兩拐發表于 2022-8-7 04:15
沒有振動？沒有水平力？

沒有
