教科書級別的答案我就不說了，實際工作中沒人會按手冊去算鏈條長度，如果有，無非三種人，第一種跟不上時代只會用二維CAD的老人，第二種小白，第三種高精密。一般三維里面畫兩個主被動輪，再畫個張緊輪，用皮帶用能自己生成就能計算出長度了，用長度除以節距節數取整就出來了，哪有你想的那么麻煩，別人整臺機都做完了你還在算鏈條有多長。

補充內容 (2022-7-20 13:42):
我是從熟讀教科書和機械設計手冊過來的，從八十年代成立的國企到私企的企業出來的，一下子就開了眼，原來機械沒那么多彎彎繞繞，一大推計算都是累贅沒必要的。信我，不要掉入那個坑，那是個無底洞

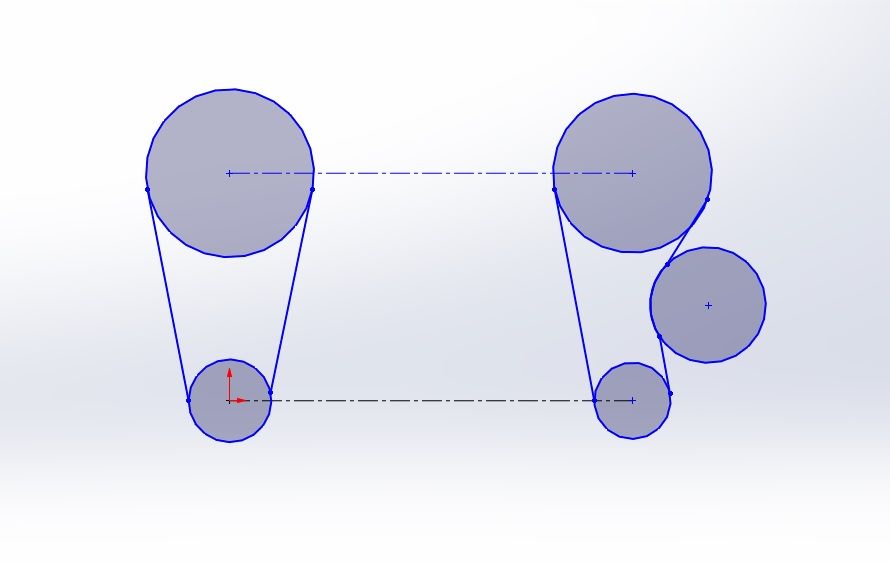

右邊做的 是正確的  鏈條在驅動受力的情況下 會變長（金屬具有延展性）時間久了 鏈條就產生松動  右邊的方案 多了一個漲緊輪 目的就是為了放松動的  最后一定要做個防塵罩

鏈條長度就按左邊的計算可以了，然后加個漲緊輪，漲緊輪要可調節中心，根據鏈條松緊程度調節中心，漲緊輪做無齒的也可以，又不傳遞扭矩。

不做張緊，哪怕你剛開始調好了，用不了多久它自己就會越跑越松，間隙越來越大，然后跳齒

不推薦主從動輪垂直布置，原因自己看手冊。非要垂直，就是方案2.

小于17齒通常指的是齒輪，因?yàn)榇嬖诟?，而鏈輪不存在這個問題，所以鏈輪有13齒，9齒甚至6齒的鏈輪都有。
