小呀么小阿飛

發布時間: 2022-7-18 10:42

正文摘要:

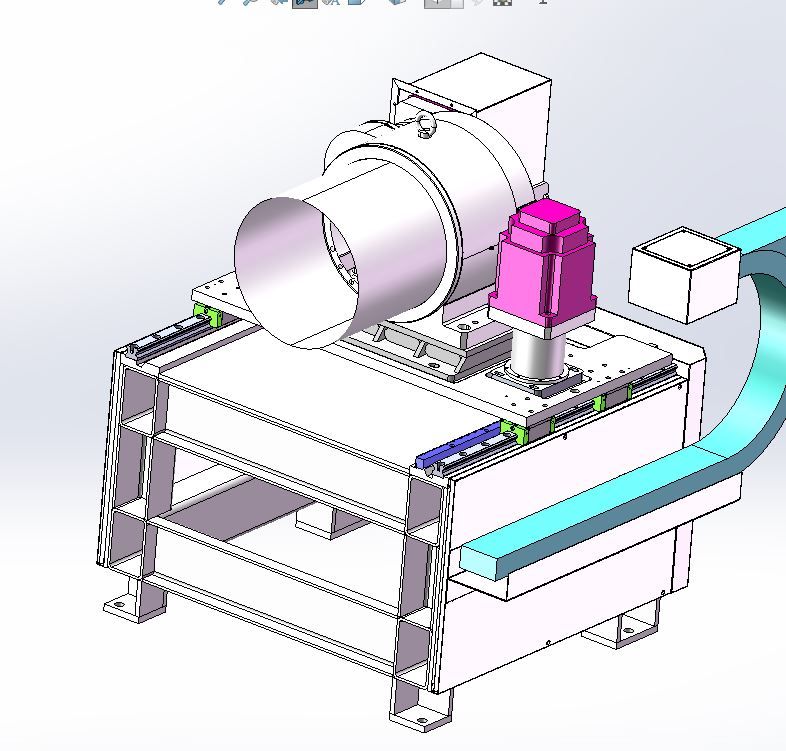

這么一個問題，導軌上移動部分總重650kg，電機帶減速機帶齒輪齒條傳動，要求運行加速度0.4g，電機2.9kW參數：額定扭矩18.6N·m，最大扭矩46.5N·m，慣量55×10^-4kg·m3，減速機額定扭矩230N·m，最大2.5倍，斜齒輪2 ...

回復

舉起你的爪子 發表于 2022-7-18 16:22:16

小呀么小阿飛發表于 2022-7-18 13:33
扭矩公式T=FL啊，繞齒輪中心旋轉不是力乘以接觸點到中心的距離嗎，不能用這個公式嗎？

這個電機都不現在中心。。所以即使運行，負載也是大于安裝在中心的力

人外有人 發表于 2022-7-18 14:28:48

加速扭矩呢？

小呀么小阿飛 發表于 2022-7-18 13:33:48

WUQINGLAI 發表于 2022-7-18 11:08
這個T的算法是否不對，驅動力不是F=umg嗎導軌摩擦系數取0.02 0.02X650X9.8=12.74N/m 為什么要乘以輪 ...

扭矩公式T=FL啊，繞齒輪中心旋轉不是力乘以接觸點到中心的距離嗎

，不能用這個公式嗎？

點評

毛毛蟲

他意思是你的摩擦系數選的不對一個滾動和滑動的差不少發表于 2022-7-20 17:15

鑫森淼炎垚 發表于 2022-7-18 11:38:12

https://www.renrendoc.com/paper/211398407.html



EARGB 發表于 2022-7-18 11:32:35

這是私服電機選型吧私服電機選型和普通三相電機選型完全不一樣私服電機根據慣量和扭矩進行計算你的選型計算沒有慣量啊將所有慣量折算到電機轉子慣量上（負載慣量+齒輪慣量+電機慣量）/速比的平方在除以慣量比 3-5 你的轉矩太大了功率也太大了導軌跨距太大的話這種單單機驅動是否合理，電機安裝的地方沒有張緊裝置是否容易安裝，

tonghun01 發表于 2022-7-18 11:27:28
