關于中心矩形打孔的問題

查看數: 2234 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-7-12 14:37

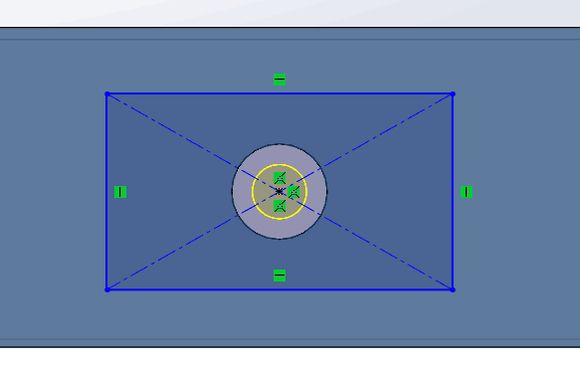

我想以這個圓為中心畫草圖打孔，但是用中心矩形命令，中心會多出一個孔，刪除掉孔的話，矩形中心重合約束就會跑掉，應該怎么解決。（ps：不畫外部草圖，只用中心矩形畫法） ...

回復

shaziizahs 發表于 2022-7-12 18:06:56

nashdd23 發表于 2022-7-12 17:37
是異形孔命令，意圖是打四個孔；先用矩形命令畫個草圖，然后再加4個點；但是矩形中心有個點，做完后直接 ...

不然為啥叫中心矩形，就是有個中心點啊，這個點會自動被異形孔向?qū)ёR別為打孔的點

七曜神權 發表于 2022-7-12 17:38:31

在其他位置畫矩形，刪除矩形的中心孔，再用點是對角線中點的關系，把矩形約束到想要的位置。
或者是先用草圖命令先畫一個草圖，打孔的時候在參照一下四個角打就好了，缺點是特征樹多個草圖，多了顯得亂。

nashdd23 發表于 2022-7-12 17:37:37

風若冷發表于 2022-7-12 16:24
你發一個陣列的草圖出來，比你這些不知所云的文字描述強百倍

是異形孔命令，意圖是打四個孔；先用矩形命令畫個草圖，然后再加4個點；但是矩形中心有個點，做完后直接多一個孔

其實這種情況用2條直線約束更簡明，水平、垂直兩條線段，交點做中心定位，做一個孔位點，鏡像兩次，標好孔距發表于 2022-7-13 08:49

把點刪掉，把一條中心線裁掉一半，用這個點當作原來的中心點定位就可以了發表于 2022-7-13 08:45

清開靈 發表于 2022-7-12 17:08:12

你這啥軟件吶

風若冷 發表于 2022-7-12 16:24:18

你發一個陣列的草圖出來，比你這些不知所云的文字描述強百倍

noobjk 發表于 2022-7-12 14:42:51

矩形中心跑掉，尺寸約束就可以了
