發布時間: 2022-7-11 13:08

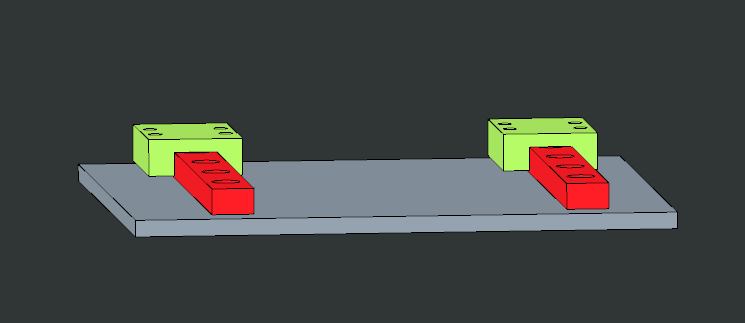

正文摘要:現在要做一個光學移動平臺，精度要求略高，保證結構間沒有間隙即可，以前的結構是燕尾槽結構，但是是20年以前的結構了（老外的），現在想改成滑塊跟導軌結構，考慮到需要承受的載荷，就選擇了線性導軌（承受載荷較大 ... |
| 上銀的導軌可以成組購買，他們會幫你研磨，保證兩組線規的高度一致 |
|
精度略高，建議，同平面安裝，也就是第一種安裝方式，安裝面上磨床磨，好處是能很好的保證兩條導軌的Z方向不會有高度差 同時保證兩條導軌平行度；我一般是用銷孔定位導軌，每條導軌兩個銷孔做靠山，銷孔用加工中心一刀干出來 另外有高精度要求的，導軌一定要預壓 |
| 產品樣本上有安裝說明,切記兩條滑軌中有一條一定是可調的 |
mintbird 發表于 2022-7-11 13:28 里面各種安裝方式和工況都有嗎？ |
走江湖 發表于 2022-7-11 13:59 機床都是平面安裝，非主流的安裝應該很少 |
shentu 發表于 2022-7-11 14:35 平行很重要的，但，是不是只要平行，怎么安裝都行？ |
| 怎么保證兩條導軌是平行的，這才是重點。 |
| 你一個光學平臺能有多大承載？看看一般機床的結構 |
