發布時間: 2022-7-1 14:22

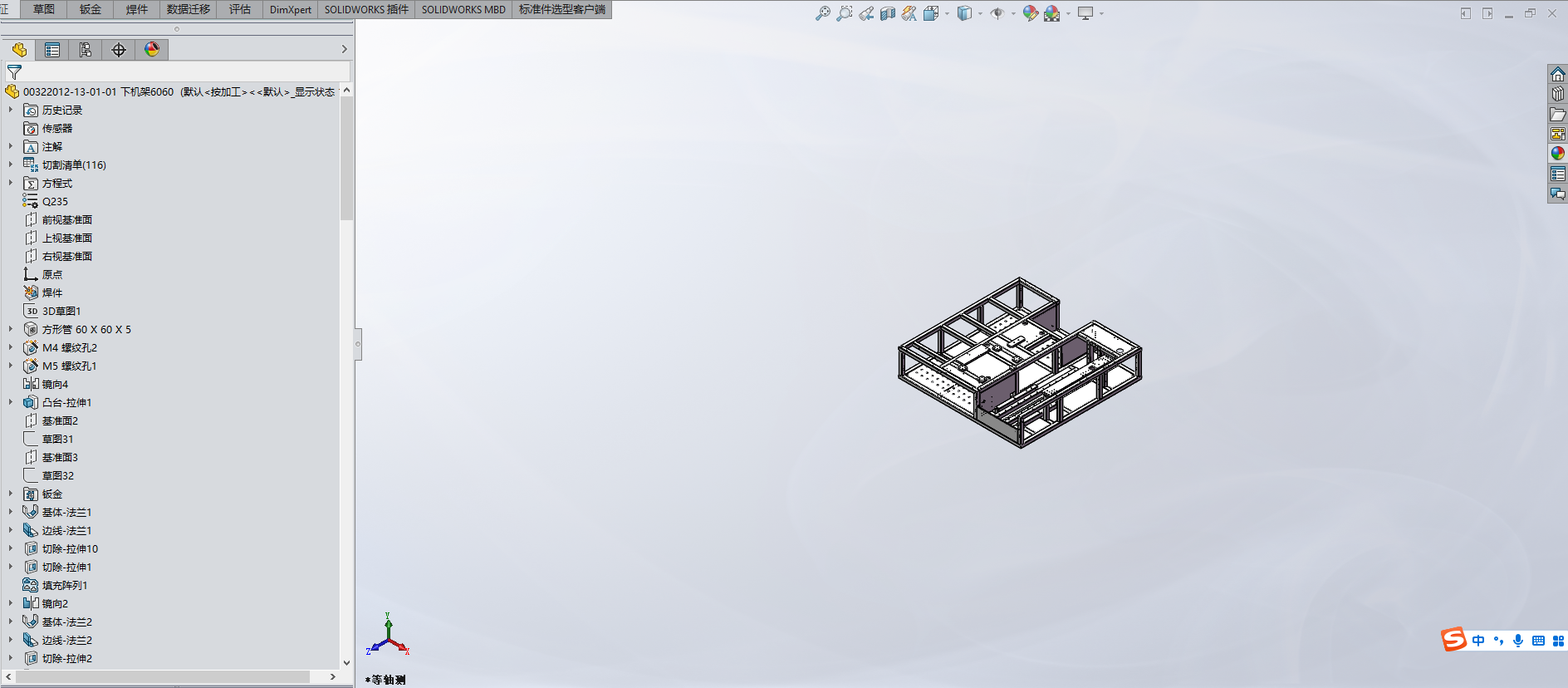

有個機架，不知道為什么總是鏡像不出來，鏡像出來的是空白的，應該是哪個特征有問題。我靈機一動，把方管意外的特征全壓縮了，然后鏡像，這樣就能鏡像出來。隨后把壓縮的特征恢復，這樣就得到想要的鏡像件了。順便 ...

回復

鑄林邀風 發表于 2022-7-7 11:04:58

奔跑___不停歇發表于 2022-7-6 14:04
不會啊，或者你重復插入這個零件，選擇鏡像的配置，重新裝配。

還是不行......我試了其他零件，都可以直接鏡像。

cc851 發表于 2022-7-6 14:04:26

鑄林邀風發表于 2022-7-6 08:56
我是這么做的，但是竟想出來的零件是空白的，啥都沒有。

不會啊，或者你重復插入這個零件，選擇鏡像的配置，重新裝配。

鑄林邀風 發表于 2022-7-6 08:56:39

奔跑___不停歇發表于 2022-7-5 22:01
在裝配里面可以用生成反向零件啊，然后在原有零件里面產生新的配置是可以的。

我是這么做的，但是竟想出來的零件是空白的，啥都沒有。

cc851 發表于 2022-7-5 22:01:34

鑄林邀風發表于 2022-7-5 10:27
零件里鏡像我倒是沒怎么用過，按大俠說的試了一下，鏡像后還是在原來的零件上啊，變成原來的機架長了個連 ...

在裝配里面可以用生成反向零件啊，然后在原有零件里面產生新的配置是可以的。

學生董 發表于 2022-7-5 14:51:19

我也遇到過，有鈑金有方管鏡像時提示不能鏡像。我總是一部分一部分的鏡像

鑄林邀風 發表于 2022-7-5 10:27:23

奔跑___不停歇發表于 2022-7-4 20:46
對稱部分我一般是鏡像實體，感覺比較穩定。

零件里鏡像我倒是沒怎么用過，按大俠說的試了一下，鏡像后還是在原來的零件上啊，變成原來的機架長了個連體嬰兒的樣子，是我哪里操作錯了么？

cc851 發表于 2022-7-4 20:46:35

對稱部分我一般是鏡像實體，感覺比較穩定。

鑄林邀風 發表于 2022-7-4 10:10:36

東海fyh126 發表于 2022-7-1 16:30
多實體鏡像和單實體鏡像特征。

鏡像里面找不到這選項啊

鑄林邀風 發表于 2022-7-4 10:09:38

攻城獅老李發表于 2022-7-1 15:09
這個軟件邏輯是：
鏡像的對象是特征時，必須有相應的實體，不可以懸空；
鏡像的對象是實體時，可以懸空生 ...

原來如此，我一次全部鏡像，特征就是懸空的。先把機架方管鏡像，后續特征就沒有懸空了。多謝大俠
