連干拉動到一定位置不向上走，向右變形

查看數: 3082 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-6-14 13:40

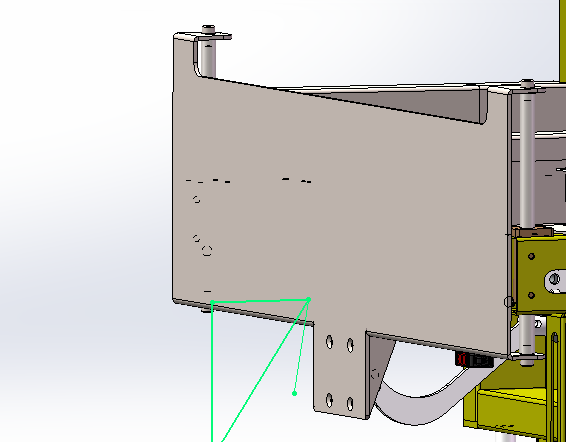

大神幫分析一下：推桿快拉完時，擋板不往上走了，向走發生形變的原因。結構如圖

回復

愛我相隨2008 發表于 2022-6-17 10:14:06

設計結構不對，而且通過力的分解后FX的力大于FY的力，所以會向X方向拉阻擋閘門，結構需要優化，可以考慮增加鉸鏈間增加一個杠桿機構可以完成

702736 發表于 2022-6-14 18:46:54

不是自鎖了么

Dreaming___snai 發表于 2022-6-14 18:07:41

你用motion分析一下啊，這個結構看上去不太靠譜，還不如直接來個曲柄滑塊機構

機械雪洗者 發表于 2022-6-14 15:57:20

帥劍發表于 2022-6-14 15:33
很有可能是兩個導桿不均衡導致阻力變大，留的余量不足

好的謝謝，我去找彈簧解決向上的分力

帥劍 發表于 2022-6-14 15:33:40

本帖最后由帥劍于 2022-6-14 15:37 編輯

很有可能是兩個導桿不均衡導致阻力變大，留的余量不足



機械雪洗者 發表于 2022-6-14 15:08:58

sjc69 發表于 2022-6-14 14:01
向上的分力不夠了，材料力學

上下移動總體重量在4kg，材料受力分析沒有變形的（橫向受力400N）

sjc69 發表于 2022-6-14 14:01:15

向上的分力不夠了，材料力學
