請教圖示機構是否可完成動作

查看數: 7818 | 評論數: 22 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2022-6-13 14:59

正文摘要:

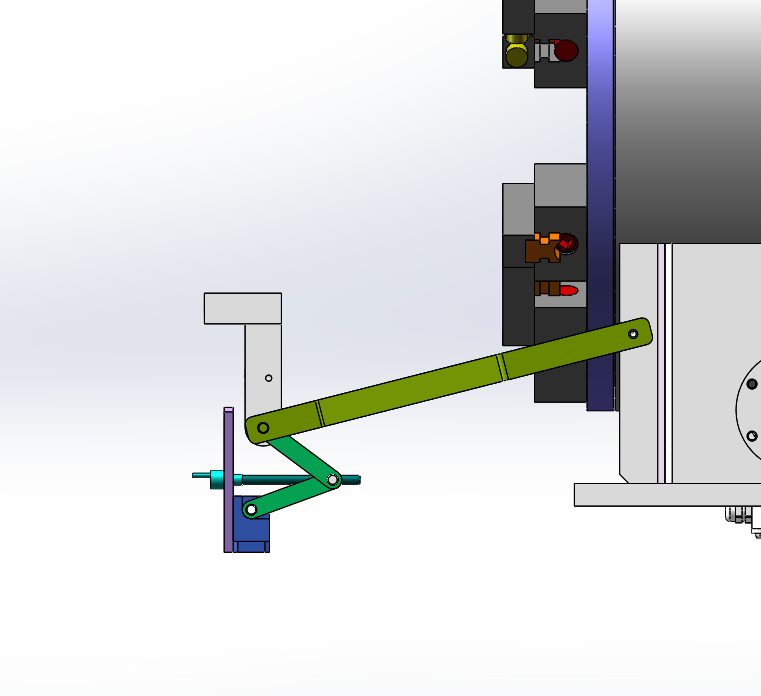

  如圖所示,螺桿是否能完成連桿機構的升降

回復

15256009230 發表于 2022-6-29 23:12:19
角度比較小的時候不會自鎖嗎?
春雪zw 發表于 2022-6-16 17:55:01
V塊不能保持水平
愛我相隨2008 發表于 2022-6-16 17:26:59
修改完的圖也會卡死,因為受到側向力,為什么不用標準件?有絲杠升降器賣啊
xinshiji666 發表于 2022-6-15 14:59:09

借用M***的圖來說明一下,齒輪轉動驅動齒條軸升降,齒條軸用軸套或直線軸承固定,可以水平驅動,也可以旋轉齒輪驅動。



待業青年 發表于 2022-6-14 17:56:14
算下自由度,看看自由度是不是1
邢云鶴 發表于 2022-6-14 16:34:21
導向加寬,動力源,我覺得你可以采用第一種方案中的螺紋結構。
前景錢 發表于 2022-6-14 11:56:07
會不會卡住啊?
kongping 發表于 2022-6-14 10:14:26
修改后的結構上,那個豎軸上的滑塊滑孔軸向長度太短了,滑塊孔長的軸向長度起碼得是現滑塊孔長度的7-8倍,否則V鐵上下移動時會卡死。
