deng大神

樓主你就知足吧，這精度已經秒殺99%了，眾多跟帖的社友沒兩個敢接你這活的

角接觸軸承，是保證軸向間隙的，
軸承間距太小了，

加中心支撐架

cheng171 發表于 2022-6-6 16:49
軸豎直使用的話剛度影響不會太大吧？現在用的軸也是經過淬火處理的。

1，熱處理影響結構的強度，不影響剛度，所以對變形應該沒什么貢獻。
2，你這個應該也沒有共振問題吧，就是工作頻率>結構固有頻率。剛剛算了一些，你的結構的固有頻率是5HZ這個數量級，倒是你的輸入頻率0.5HZ大很多。
3，固有頻率這么低（很長，剛度很低），一旦有點顛簸或者其他收入，輸出的變形就會被嚴重放大，容易發生各種抖動。

可以縮短？可以加三腳架？可以用空管？可以再加粗一點點？

cheng171 發表于 2022-6-6 13:57
補充一點：轉速不超過30轉/分鐘。不傳遞扭矩。

這種長懸臂設計本身有有問題吧？

喀秋莎88 發表于 2022-6-9 08:53
外圈加一個壓蓋，壓住軸承的外圈。你這個相當于，在軸承外圈大小的孔里插一個棒子。即使精度很高，你經過35 ...

搞不懂為什么用圓螺母啊。。。用卡簧不好嗎

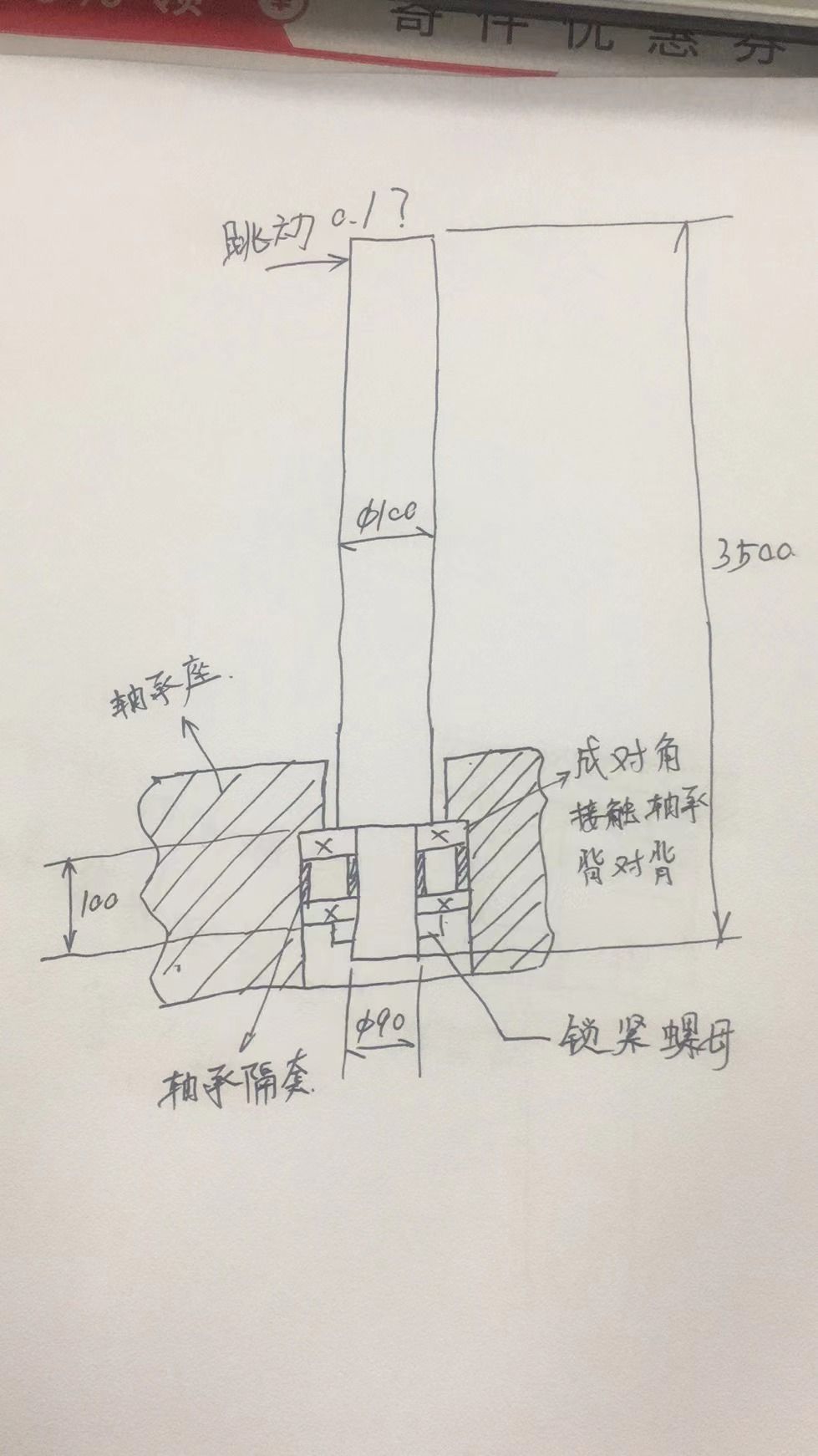

最簡單的方法就是加長支承部分。你這支承部分才100，總長卻有3500，差的也太多了一點，懸空出來的自重都不得了啦。雖然是垂直使用考慮加工的形位公差難度不小哦。

這個長徑比，憑經驗感覺軸端跳動能達到0.3-0.5已經非常不錯了
頭腦風暴一下——能否參考一下做動平衡的方式，改變下軸的結構，用離心力去抵消間隙
