建議手工畫個示意圖，不知道行不？如何可以，你畫個手工圖，不會畫 的在圖中標識出來。這樣大家才好幫你。

分開標，螺紋標螺紋的，通孔標通孔的。

用剖面視圖沿孔中心剖開，分別標出孔大小，深度

螺紋孔是螺紋孔，銷孔是銷孔，分開標注

這個你可以查看一下機械手末端法蘭是怎么給標注的

人在江湖K 發表于 2022-6-5 09:59

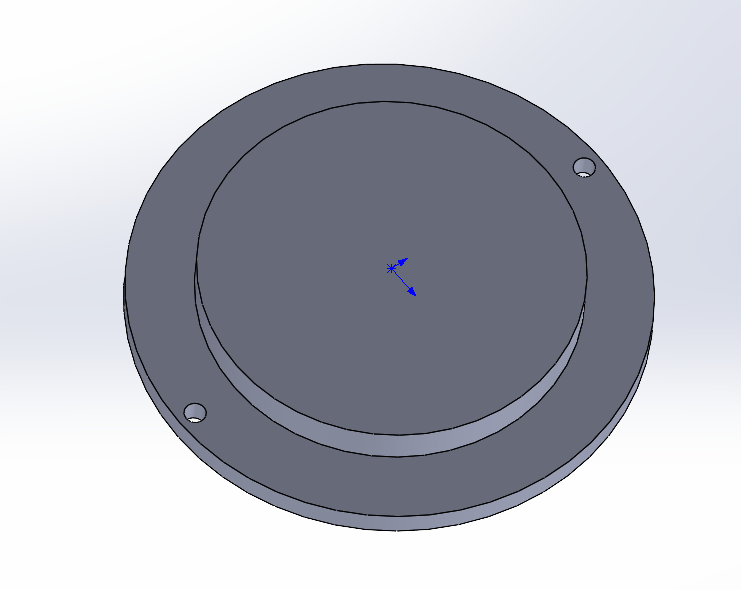

大佬你好，這個是工作臺的整體，上面的是小圓臺，下面是底座

我是畫圖小弟。。。
且不是對口專業，半路出家，經常要查手冊，上論壇，問點簡單的小問題。。。

我一般標2-M8通，再加上兩個孔的中心距（前提是對稱分布的孔）

hellodaniu 發表于 2022-6-5 08:15
你這個零件，是你說的小圓臺？還是工件？還是底座？

大佬你好，這個是工作臺的整體，上面的是小圓臺，下面是底座

你這個零件，是你說的小圓臺？還是工件？還是底座？
