發布時間: 2022-6-1 09:56

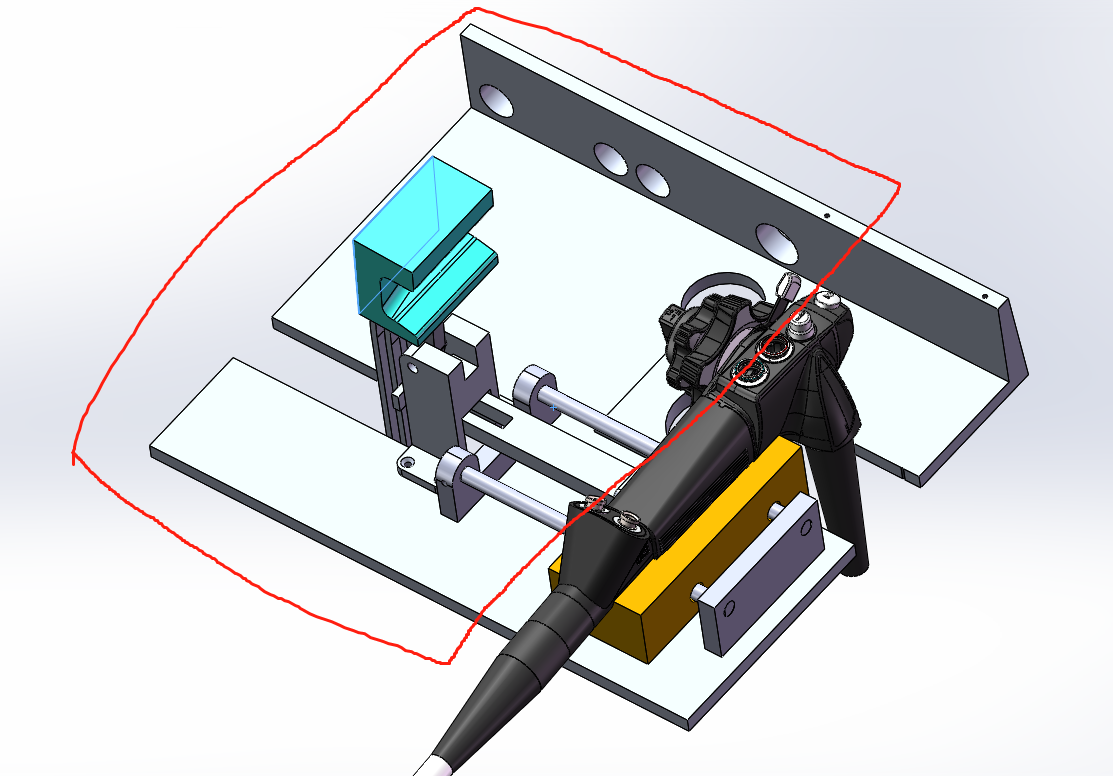

正文摘要:大家好，設計優化有一些問題像大家請教： 需求：我們設計了一個胃鏡機器人，需要做到快裝快拆胃鏡，配圖里面紅色部分是后續安裝的外殼。需要做到一個底托從外殼中伸出，放上胃鏡，再一推把他卡回到外殼內部，胃鏡附 ... |
| 這樣設計夾不緊，沒什么力度?？梢钥紤]一下肘夾樣式，而且你的設計都沒有死點，會自動打開 |
yucaixian2008 發表于 2022-6-2 11:16 下半部分比較好做，麻煩的事上半部分的聯動，目前正在設計，打算彈簧配短連桿試試。 后面設計是打算硅膠消隙的，再配個側面的搭扣，肯定足夠牢固。 不好意思這么久才看到回復。 |
| 能不能直接做一個像插銷樣的快換固定裝置，前端采用棘輪機構鎖住，接觸部位采用硅膠消隙并預緊 |
syzfljmm 發表于 2022-6-1 16:32 了解，了解。 |
| 設計能力真強啊，很厲害 |
| 回復東北制造，不太方便出個圖，抱歉，結構挺簡單的，比如子彈彈夾 |
|藍胖1992發表于 06-01 10:55<br>嗯，理解這個意思，相當于是螃蟹夾鉗類似的結構，內側有一個壓簧，在閉合時候能夠預頂開，當鎖緊的卡扣松開時就自動彈開了，感覺關鍵點事彈簧位置不能和內鏡干涉，我自己考慮下，多謝多謝。<br> |
