發布時間: 2022-5-22 20:20

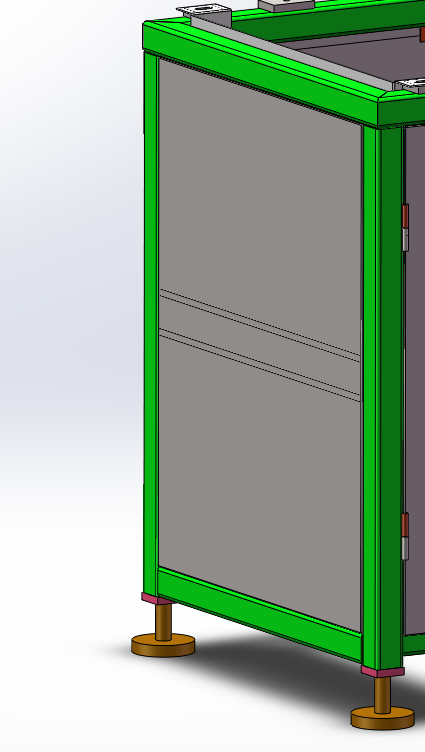

正文摘要:方鋼焊接的型材機架需要用鈑金蓋板裝飾，假設方鋼框架的內尺寸是1000*1000毫米，我想留兩邊各留0.5個毫米的焊接間隙，那么鈑金蓋板的外尺寸應該怎么標注？ 是基本尺寸999上公差0下公差-1 還是基本尺寸10 ... |
|
這個問題我們有發言權，我們公司做非標自動化焊接設備的，這種結構弧焊站體我們做的非常多，我是負責質量管理的，我們公司現在在這塊的尺寸標注是這樣的。方管框架就標基本尺寸，不用標公差，尺寸也不用放大或縮小，封板也是用基本尺寸，不過加-1、-2的上下公差。真正做的時候，其實是先做封板，再按封板焊接框架，這樣做出來的效果比較好。當然這是后期工藝考慮的事情。 經驗之談，我們在這上面也是吃過虧，扯過脾，最終訂下來的一個尺寸配合  |
| 有道理！~ |
丹楓911 發表于 2022-5-22 23:30 我要的是成品，你車間怎么加工管我屁事。 |
| 這個東西看公司的，小公司你必須自己留出空隙，不然沒人會看你公差的，大公司有工藝的，你給公差是有人會考慮焊接以及裝配公差的 |
丹楓911 發表于 2022-5-22 23:30 感謝 |
本帖最后由 丹楓911 于 2022-5-22 23:35 編輯 風若冷 發表于 2022-5-22 22:06 你這話說的是你自己是設計還是車間是設計，這樣容易讓車間看你笑話， 如果是焊接的門板那么總間隙在1到2mm可以，如果是需要拆卸的，螺釘安裝的門板，那么單邊2mm，如果裝合頁旋轉開門，那么單邊至少3mm，我們單位一直這么做。 |
|
不需要留，車間方面比你懂如何下料留余量。 設計者最好別摻和這事，你要的是整體產品 |
