一個調平機構，問一問大佬們

查看數: 3789 | 評論數: 14 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

人在江湖K

發布時間: 2022-5-18 23:23

正文摘要:

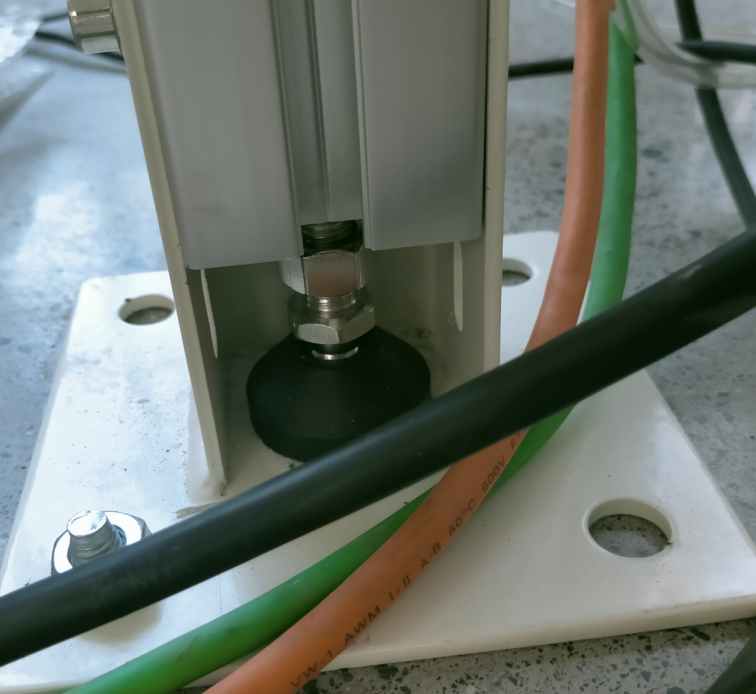

水平儀，加螺母，絲杠，如何去做一個調平機構呢，大佬們有沒有認識這個機構的

回復

人在江湖K 發表于 2022-5-19 11:16:11

萌萌噠機械人發表于 2022-5-19 11:03
下面的螺母跟螺桿是一體的，上面鋁型材有牙，擰下面的螺母可以轉動螺桿，鋁型材就會上升下降，上面的螺母用 ...

謝謝大佬的解答，我第一次弄這個，不了解，非常感謝

中年大叔啦 發表于 2022-5-19 11:03:20

下面的螺母跟螺桿是一體的，上面鋁型材有牙，擰下面的螺母可以轉動螺桿，鋁型材就會上升下降，上面的螺母用來保證高度不會輕易變化，橡膠腳杯跟螺桿接觸的地方是圓球狀。這個很常見的東西啊

人在江湖K 發表于 2022-5-19 10:11:30

shaziizahs 發表于 2022-5-19 09:44
腳杯是底座、螺桿、調節螺母和鎖緊螺母組成，調節螺母和螺桿是點焊固定死的。安裝時螺桿旋合在設備機架的 ...

太完整了，感謝大佬的解答，多謝多謝

長江無縫鋼管 發表于 2022-5-19 09:53:29

這種也就是家用級別吧。就是個高度調節。精度不高的。

shaziizahs 發表于 2022-5-19 09:44:57

人在江湖K 發表于 2022-5-19 09:08
大佬，可以具體說說這個地腳嗎，它是什么組成的，有什么功能，我不太清楚

腳杯是底座、螺桿、調節螺母和鎖緊螺母組成，調節螺母和螺桿是點焊固定死的。安裝時螺桿旋合在設備機架的安裝板上，安裝板是帶螺紋的，此時通過扳手?jǐn)Q調節螺母就能帶著螺桿轉動，從而調節機架的高度（就擰螺絲的原理啊），根據水平儀調整各個地腳至設備水平，調節完畢之后擰緊腳杯的鎖緊螺母就好了。
