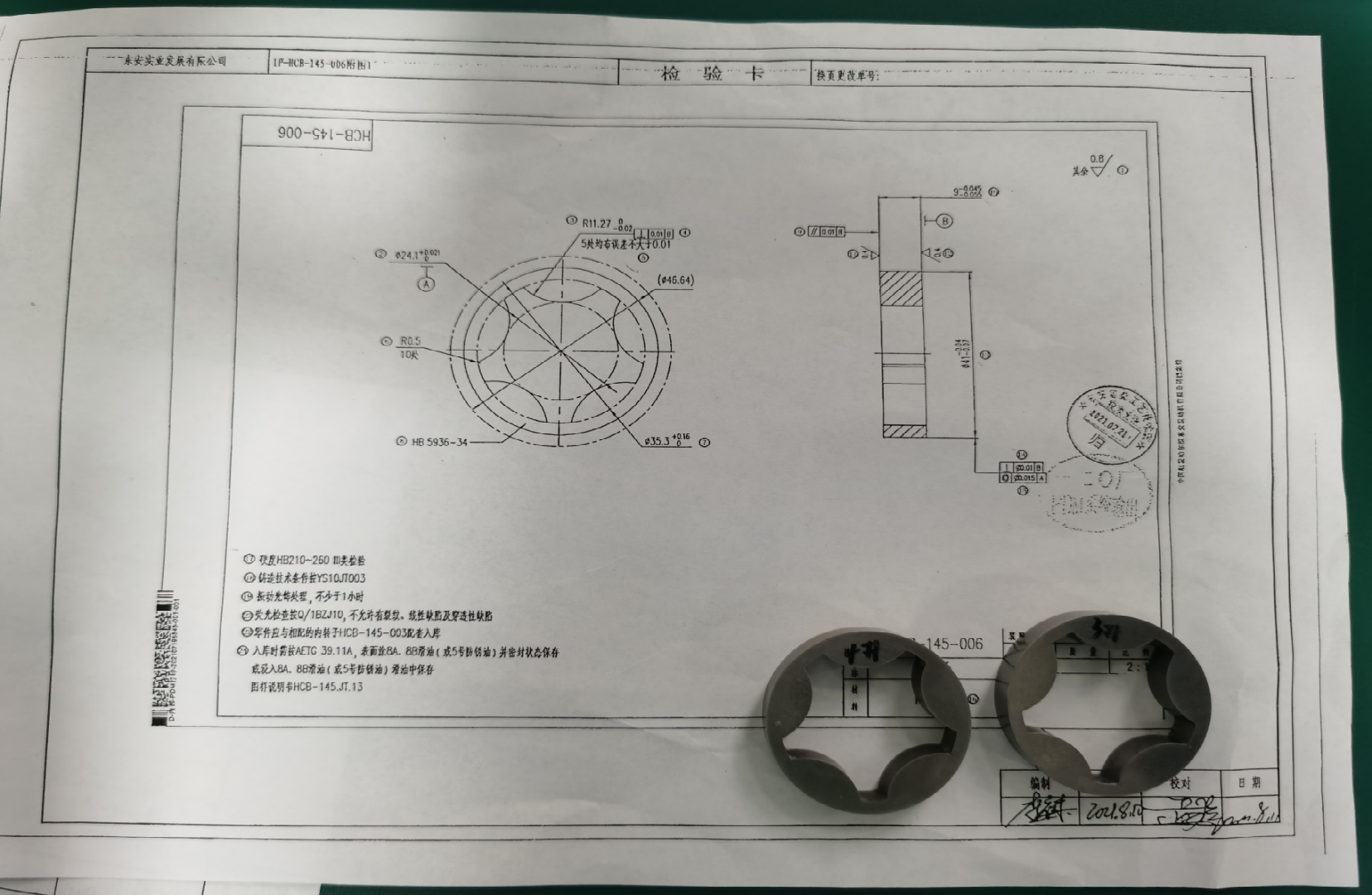

仔細看了下，先不討論測量方法的事，好象圖紙本身有些問題。
A基準24.1，是由5個切點構成的基準，應該是設計基準，是無法直接測量得到的。
關鍵就在于R11.27，公差是-0.02。從理論推算，R11.27最小為11.25，也就是半徑上少0.02，折合到A基準直徑上就是0.04。
看到問題沒有，φ24.1 +0.021/0，當為R11.25時，實際是φ24.14，超過圖紙A基準的要求了。當然同心度φ0.015自然也滿足不了。

二次元應該就可以全部測了吧，除了24.1的那個，其他的應該能測準，24.1的話不行就做個量規咯。
不知道還有沒有其他辦法，有的話大佬們補充一下。

圖片看的很模糊，很多看不到

尹3086980780 發表于 2022-5-15 20:34
大哥我想知道檢測步驟怎么檢測讀零件圖并說出圖中幾何公差項目的檢測步驟。

這個零件是液壓馬達和液壓泵的擺線轉子，這個對內曲線來說用常規的檢測方法是無法檢測的，要檢測的話，只能對最大內徑進行檢測，而曲線、只能用專門的輪廓儀進行檢測。

feishao198712 發表于 2022-5-15 19:16
個人感覺都不沖突啊？都可以測啊。

大哥我想知道檢測步驟怎么檢測讀零件圖并說出圖中幾何公差項目的檢測步驟。

個人感覺都不沖突啊？都可以測啊。

求大神幫忙
