求大神幫忙看一下這樣的機構平穩性如何？是否可靠？著急

查看數: 6853 | 評論數: 23 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-5-13 13:35

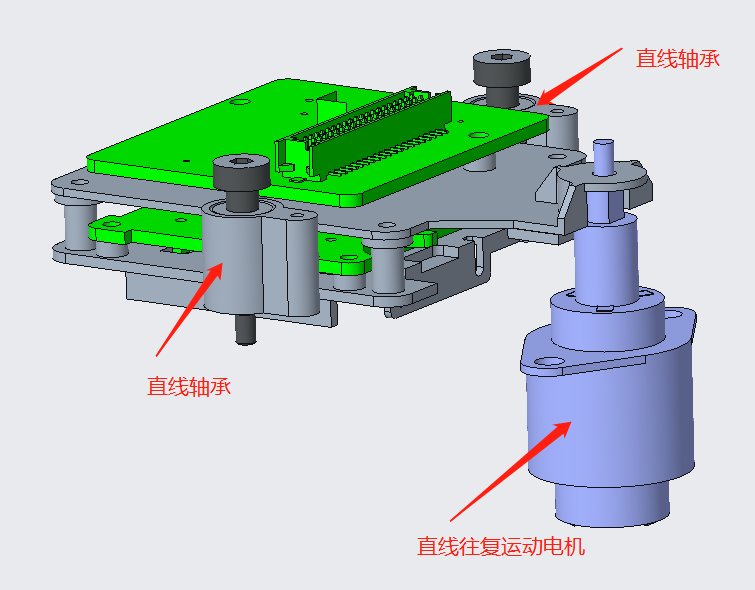

本帖最后由 zhc641057094 于 2022-5-13 13:53 編輯如圖，電機上下直線往復運動，帶動機構整體上下運動，是否可行？可靠性如何去評估？請大神賜教

回復

雪舞楓 發表于 2022-5-20 16:39:37

小直徑軸配直線軸承會有晃動，如果精度要求高需要換成微型直線導軌

zhc641057094 發表于 2022-5-20 16:07:19

誠實的狼發表于 2022-5-19 15:40
直線軸承約束太多，很容易卡死，用2根直線導軌，運動電機在導軌中間靠譜

有小于15mm的導軌嗎？大佬如有求推薦

邢云鶴 發表于 2022-5-19 16:58:01

想招讓電機中心和重心重合

誠實的狼 發表于 2022-5-19 15:40:52

直線軸承約束太多，很容易卡死，用2根直線導軌，運動電機在導軌中間靠譜

大蘿卜 發表于 2022-5-17 13:55:08

zhc641057094 發表于 2022-5-16 09:06
可以舉個例子嗎？

采用四根導柱對稱排布

zhc641057094 發表于 2022-5-16 09:06:41

大蘿卜發表于 2022-5-14 07:51
如果要求平穩性較高，那建議考慮4導柱式設備

可以舉個例子嗎？

wx_c57kw5nu 發表于 2022-5-16 07:58:14

zhc641057094 發表于 2022-5-13 15:20
東西比較小，有小型的線性滑軌嗎？

有微型線軌

810031936 發表于 2022-5-14 08:37:32

hxglty 發表于 2022-5-13 15:56
不憋死你來找我

是有這個可能的

810031936 發表于 2022-5-14 08:36:53

zhc641057094 發表于 2022-5-13 15:59
大佬好的對策有沒有啊不要只說風涼話

我覺得有一定道理
