滾筒這樣設計有什么好處，有什么壞處

查看數: 3508 | 評論數: 13 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-5-10 15:19

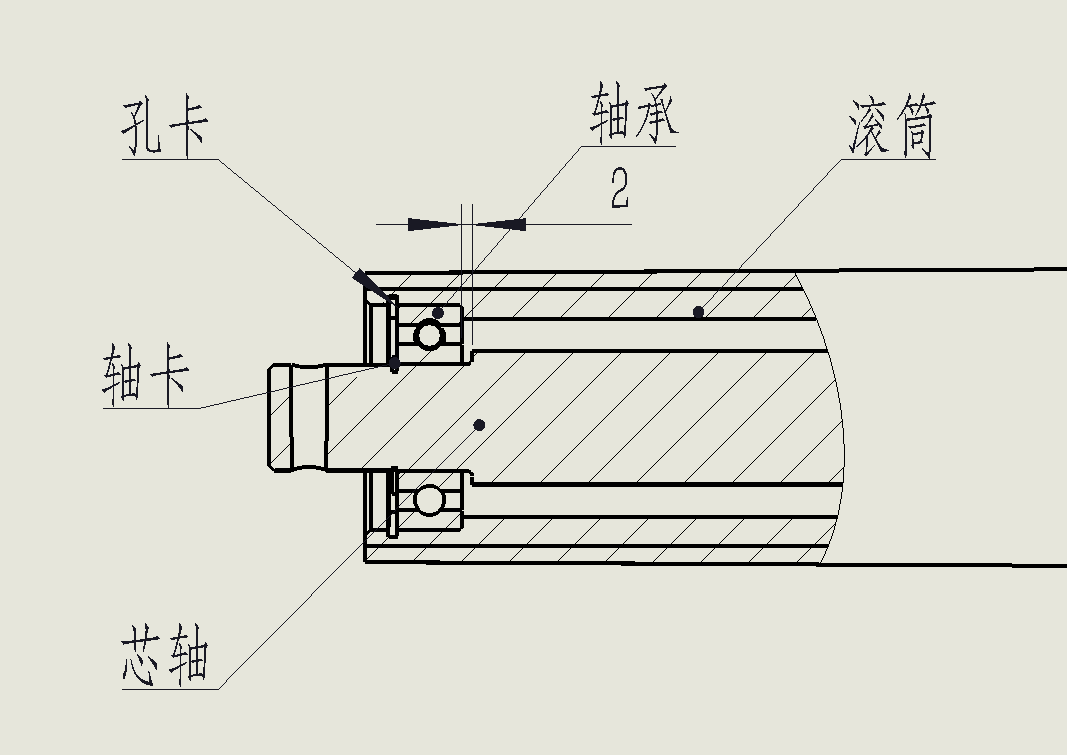

芯軸不轉，滾筒轉。靠卡簧定位，軸承和芯軸有2mm的間隙。想知道這樣設計有什么好處，有什么壞處，推不推薦這樣這是。順便問一下，軸用孔卡好還是用軸卡好，有什么依據，還是設計習慣。 ...

回復

lgh999111 發表于 2022-5-11 14:25:41

這種輸送機輥筒要求精度低,成本低,易裝配,左右允許串動.如果不留間隙,各部件軸向尺寸的精度就都需要很高才能裝上,人工成本太高.

lgh999111 發表于 2022-5-11 14:22:04

廣州粵研鐘彥華發表于 2022-5-10 15:56
最近剛好畫了個滾筒給大家看看

積放輥筒

受不了了 發表于 2022-5-11 11:40:46

醉飛呤盞發表于 2022-5-11 08:46
間隙這么大能不能用呢

2毫米間隙對于有烘箱的地方根本就不夠

醉飛呤盞 發表于 2022-5-11 08:46:08

間隙這么大能不能用呢

受不了了 發表于 2022-5-11 08:32:01

多輥同步，然后每根輥扭矩限制，防劃傷?

Appvip 發表于 2022-5-11 08:14:49

用了四個軸承呀？感覺此機構好復雜

象山哥哥 發表于 2022-5-11 08:09:05

本帖最后由象山哥哥于 2022-5-11 08:11 編輯

廣州粵研鐘彥華發表于 2022-5-10 15:58
最近剛好畫了個滾筒給大家看看

謝謝分享，請教一下摩擦墊起什么作用？軸承殼里面的軸承是怎么裝入的？

受不了了 發表于 2022-5-10 17:49:37

用個光軸鎖緊環，占用大概1厘米空間

廣州粵研鐘彥華 發表于 2022-5-10 15:58:07

本帖最后由廣州粵研鐘彥華于 2022-5-10 16:07 編輯

最近剛好畫了個滾筒給大家看看
