要知道步進電機的“矩頻特性”，也就是機械輸出特性，保證負載力矩在電機輸出特性范圍內，還要考慮“慣頻特性”，就是負載的慣量在電機啟動范圍內，也就是說帶載啟動的頻率要在電機性能范圍內。電機的最大慣量時的啟動最高頻率是多高，負載的慣量有多大，如果選取的不合適也許啟動不了，或者會震蕩和失步。

學到了

首先你要知道你壓裝的產品大約需要多在的力，然后通過這個力分解到絲杠上分解得到FX這個力，這個力再轉換到你的齒輪上（因為齒輪有直徑大小，齒輪與齒輪傳遞是半徑比，如果是1:1輸出，那么這兩個力相等）然后把這個需要的力轉換到電機上扭矩輸出，如果扭矩不夠大需要增加減速機，最后乘上安全系數

甲午君子 發表于 2022-4-28 22:35
這個裝置不一定適合步進電機，如果沒有精度要求，用力矩電機更合適，最經濟使用交流異步電機比較合適。

請問 我算出來扭矩T=40Nm 慣量是J=o.o1kg/m2，找不到這樣的電機呀，是不是算錯了

甲午君子 發表于 2022-4-28 22:31
要知道步進電機的“矩頻特性”，也就是機械輸出特性，保證負載力矩在電機輸出特性范圍內，還要考慮“慣頻特 ...

謝謝。請問用步進電機滿足轉矩要求的話，是不是不用加減速器了

這個裝置不一定適合步進電機，如果沒有精度要求，用力矩電機更合適，最經濟使用交流異步電機比較合適。

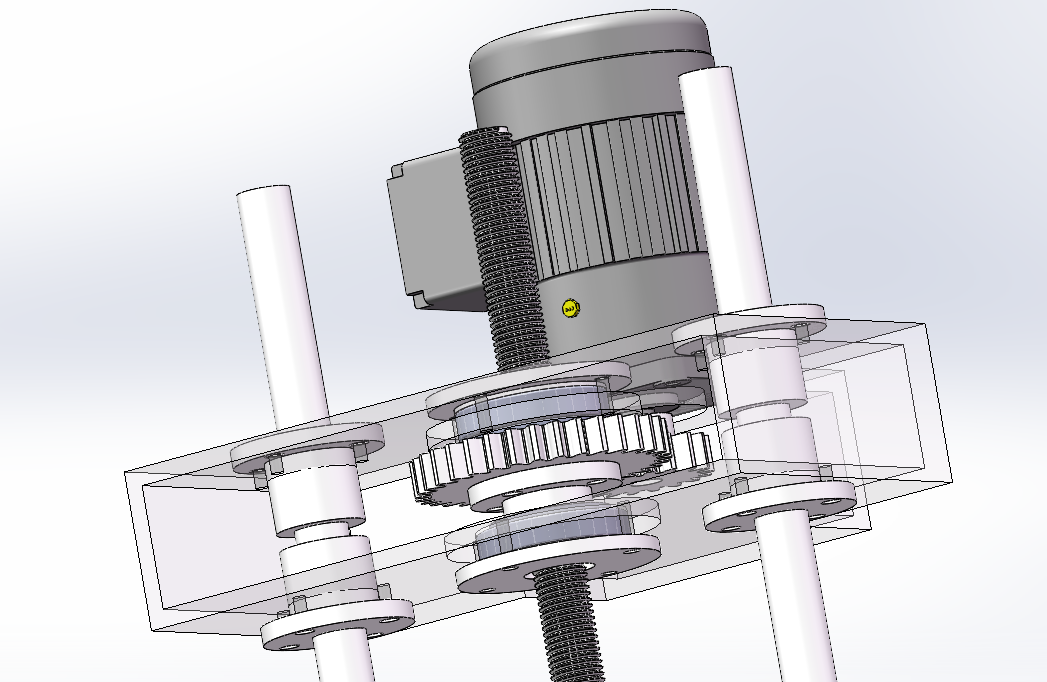

請大家指點

第二部 齒輪傳遞扭矩 T=dF/2 =6Nm， 我算到齒輪需要的扭矩，就算不下去了。步進電機好像不能根據功率選取，轉速不知道怎么取，只靠一個扭矩好像不能對步進電機進行原型。。。
