求教連桿機構死角問題

查看數: 6491 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-4-17 00:52

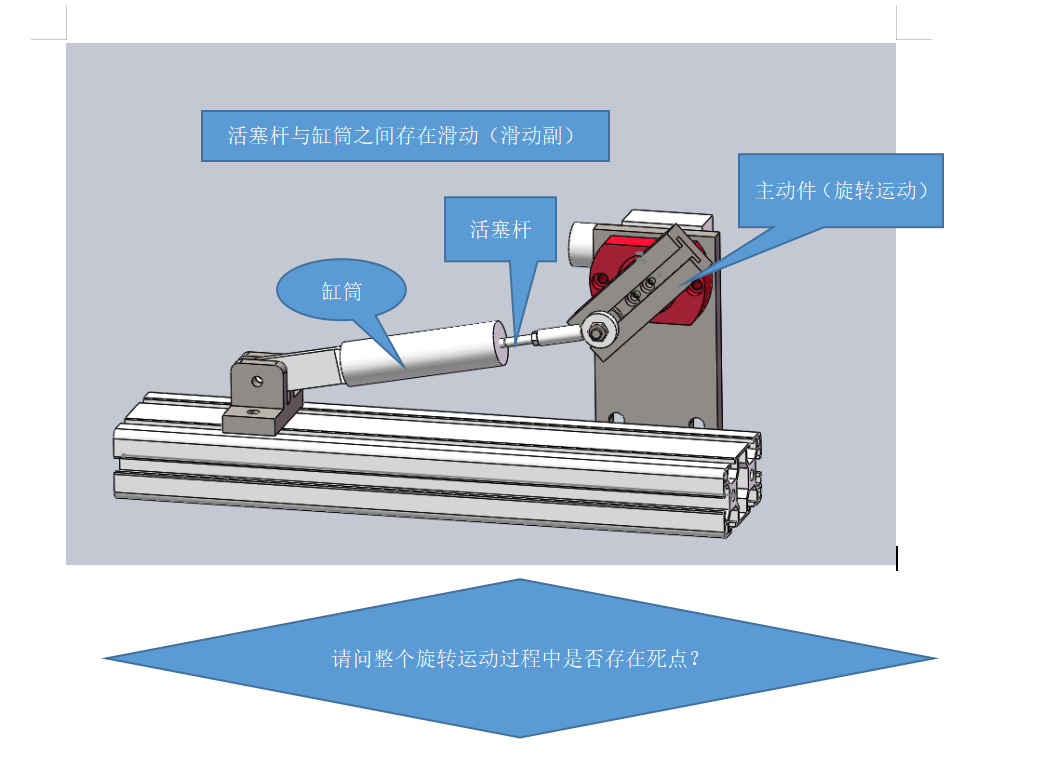

如圖所示機構，360度主動件旋轉，帶動活塞做0——50不同行程之間的來回運動。請問在這些行程運動中，是否存在死角。我在連桿設計中，沒有找到類似機構的死角分析方法。還請路過的大神多多指點！謝謝！ ...

回復

搞機的小學生 發表于 2022-4-21 21:54:02

平凡yjr 發表于 2022-4-20 07:50
這氣缸的作用是什么？是起阻尼作用？

其實是一個位移傳感器。測它的性能。

搞機的小學生 發表于 2022-4-21 21:53:17

17567410 發表于 2022-4-20 07:59
LZ要是缸筒和活塞桿是主動件就存在啦

認真查了一下資料。謝謝！

17567410 發表于 2022-4-20 07:59:01

搞機的小學生發表于 2022-4-19 23:55
不是很明白。大哥的意思是不管我的活塞行程狀態是多少，只要我的主動件一直是那個曲柄，就不存在死點？

LZ要是缸筒和活塞桿是主動件就存在啦

平凡yjr 發表于 2022-4-20 07:50:13

這氣缸的作用是什么？是起阻尼作用？

搞機的小學生 發表于 2022-4-19 23:57:23

王宏安75 發表于 2022-4-17 08:34
這個沒有死點啊

大哥，我對曲柄滑塊理解得不夠透徹。能否簡要闡述一下原因？

搞機的小學生 發表于 2022-4-19 23:55:35

17567410 發表于 2022-4-17 10:22
主動件不同才會有死角問題

不是很明白。大哥的意思是不管我的活塞行程狀態是多少，只要我的主動件一直是那個曲柄，就不存在死點？

搞機的小學生 發表于 2022-4-19 23:52:54

象山哥哥發表于 2022-4-18 07:48
感覺這個結構有問題，缸筒被雙耳座固定在型材上，主動件旋轉也只能把活塞桿由缸筒中來出和壓入，這樣運作實 ...

對的。就只是純粹地將活塞桿從缸筒拉出和壓回。

象山哥哥 發表于 2022-4-18 07:48:47

感覺這個結構有問題，缸筒被雙耳座固定在型材上，主動件旋轉也只能把活塞桿由缸筒中來出和壓入，這樣運作實際的意義是什么？還是我誤解樓主的設計用意了。

17567410 發表于 2022-4-17 10:22:54

主動件不同才會有死角問題
