同軸度的保證

查看數: 4676 | 評論數: 13 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-3-31 16:30

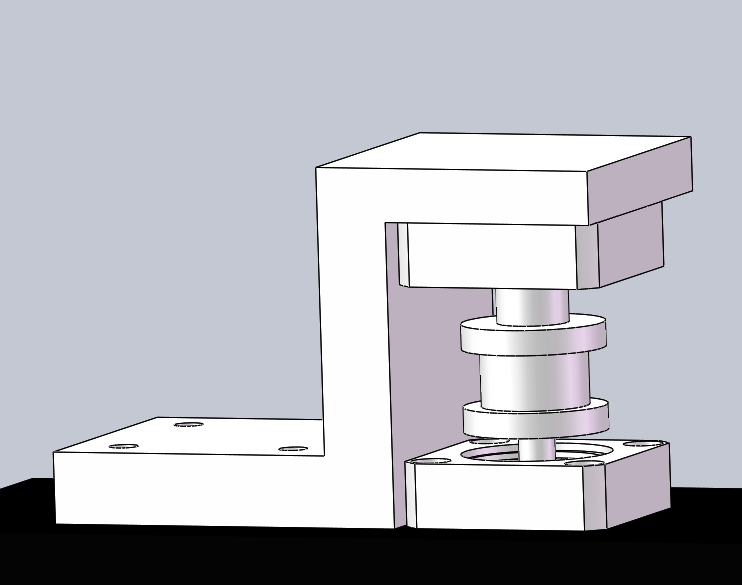

本帖最后由 348693025 于 2022-3-31 16:32 編輯如何保證這個Z型板上面與下面軸承座的同軸度，（軸承座是購買的Z型板可以自己做中間還有個帶輪）順帶還請友友幫我看看這樣三維圖合理不合理. （軸一大一小沒有畫 ...

回復

喂我袋鹽 發表于 2022-4-5 11:03:24

曉昀發表于 2022-3-31 21:46
加工時，上下軸承座裝夾一次，一刀干完。

要沒四爪這活還有點麻煩。

遠祥 發表于 2022-4-4 11:29:04

靠加工精度來保證比較困難了！

okmeiyou 發表于 2022-3-31 23:11:09

學生設計，要保證同軸度，要做一個一體式箱子，孔一次裝夾內加工完畢。

曉昀 發表于 2022-3-31 21:46:57

加工時，上下軸承座裝夾一次，一刀干完。

wgary 發表于 2022-3-31 21:27:54

角度怎么辦？

348693025 發表于 2022-3-31 20:33:28

我在或不在呢發表于 2022-3-31 20:23
Z型板搞腰型孔，做成可調的。比安裝座可調要方便些

好的蟹蟹建議

我在或不在呢 發表于 2022-3-31 20:23:58

Z型板搞腰型孔，做成可調的。比安裝座可調要方便些

348693025 發表于 2022-3-31 16:59:13

南天橫翼發表于 2022-3-31 16:50
一定一動，肯定要有個能調節的。

好的蟹蟹建議

348693025 發表于 2022-3-31 16:58:34

longyucanghai 發表于 2022-3-31 16:50
Z型板定位孔做成腰型孔，裝配的時候可調

好的蟹蟹建議
