按你說的這個裝配關系的話類似本論壇的一個例子，我在里面有回復，可以參考http://www.ytsybjq.com/thread-1013578-1-1.html

前面有幾位已經提到核心問題了，就是你得先告訴大家這個零件是干嗎用的，裝配關系如何，需要實現什么功能。沒有目標就來談如何達成目標，這個邏輯上說不通。
想了解公差知識的話，可以關注我的微信公眾號“浩工尺寸漫談”，里面有一些介紹如何理解和應用形位公差的文章，希望可以幫到你

上面有幾位已經提到核心了，就是你得告訴先大家這個零件是干嘛的，如何裝配，需要實現什么功能。沒有目標就來談如何達成目標，這邏輯上說不通。
想了解公差知識的話，可以關注我的微信公眾號“浩工尺寸漫談”，有一些文章介紹如何應用及確定公差的，希望可以幫到你

5樓解釋的很清晰啊

還是那個說法，單獨拿個零件出來說公差和形位公差的都是耍流氓，這個就和當初叫我面試的時候測繪標公差一樣，都不知道這個零件干什么用用在哪里，和什么東西配合？這種討論真的有點扯，你如果只討論標注怎么標我推介你按機械設計手冊上的標準來，或者你下個制圖標準按標準標注就可以了，如果是要問怎么標公差你要先把公差和形位公差是干嘛的搞懂。其實你搞懂這些的時候已經把你的疑問都解決了，論壇當然可以問，但我建議你真是搞機械的還是要自己去看書琢磨下，只有自己理出來了你才能記住，不然每次都是瞎蒙的，成長慢！

不正經人 發表于 2022-3-24 09:11
好的，我琢磨琢磨

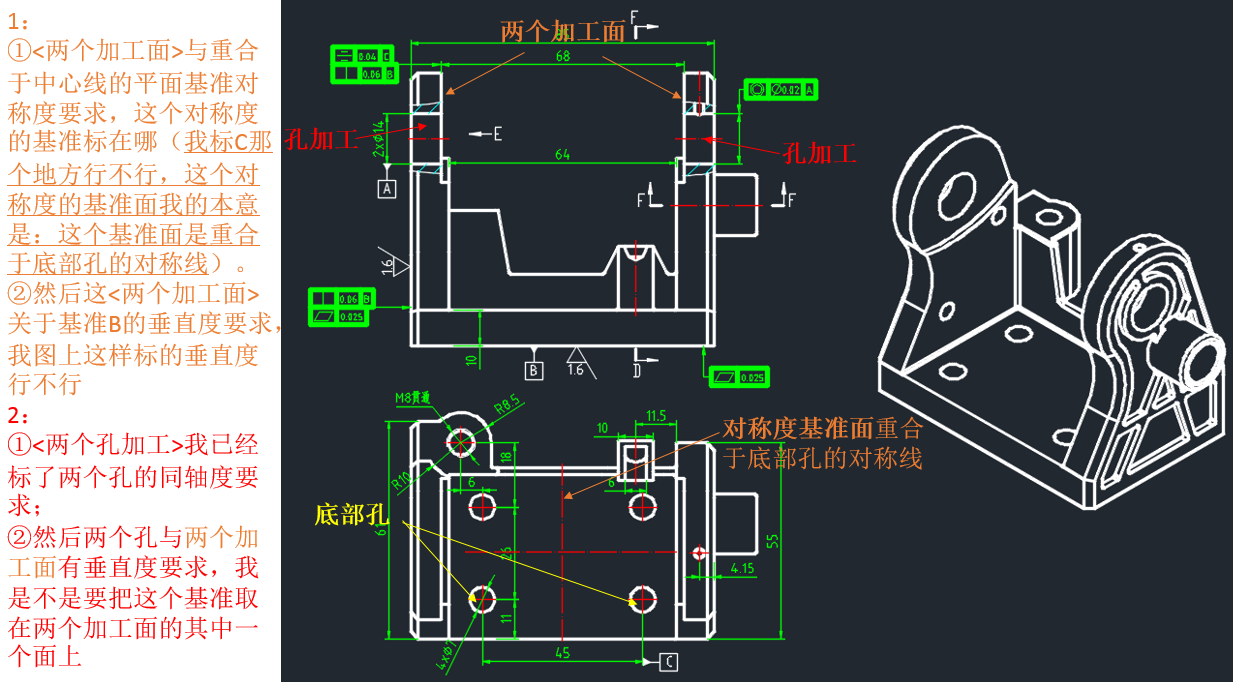

另外一個問題，要孔垂直于兩個加工面，兩個加工面垂直于底面，那么孔垂直于兩個加工面要保證的是什么？
看不到裝配圖，猜測重點是要孔平行于安裝底面吧？所以，標注孔相對于底面的平行度才更合適吧

fangyunsheng 發表于 2022-3-22 10:48
1. 用孔的中間平面作為C基準，這種標法挺奇怪。你要保證這兩個加工面對稱度的原因是什么？底部孔看樣子是安 ...

好的，我琢磨琢磨

1. 用孔的中間平面作為C基準，這種標法挺奇怪。你要保證這兩個加工面對稱度的原因是什么？底部孔看樣子是安裝孔，而且應該是配M6的螺栓，這配合間隙本身就很大了，這個對稱度還有什么意義？猜測你是要在孔里安裝軸，最終要保證軸與這個底座連接的另外一個件或者另一個結構的位置，那么你首先要保證這個底座的安裝位置，從目前這圖是很難保證的，可以在這個底座上加工鍵槽，或者止口去保證，那么這個C基準標到什么位置，也就很清晰了。
按你這個圖，左側面加工要求這么高（右側面圖示不加工，如果用寬度定位，就需要也加工了，不過不用加工整個右側面），C基準完全可以用這個寬度的中間面為基準。
2. 兩個加工面這么標，沒有問題。
3. 兩個加工孔看樣子要求也不低，可是為什么孔直徑連個公差都沒有？首先建議，這兩個孔的中心線連通，也就是直接用一條中心線。
這種兩個孔不在一個壁上的標注是挺頭疼。
一種方法是，把這兩個孔，當成一個孔來標，也就是尺寸界線同時連接兩個孔（缺點是這種會導致圖紙很亂，尤其是復雜的圖，讓人不容易理解），另外一種方法感覺可以分別標垂相對于C的垂直度，然后再標另一個孔相對另一個孔的同軸度。肯定還有其他方法，但哪種更好，就不好判斷了。
當成一個孔來標的見下圖。

對于怎么標注不清楚的，多看機械設計手冊，上面很多可以借鑒的。我還買過一本《機械制圖國家標準應用手冊》，中國標準出版社出版的，第一版，還是國家“十一五”重點規劃圖書，最后面的配圖太多錯誤了，多看機械設計手冊吧。
