套鉆斜孔夾具設計

查看數: 2357 | 評論數: 2 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2022-3-14 13:14

正文摘要:

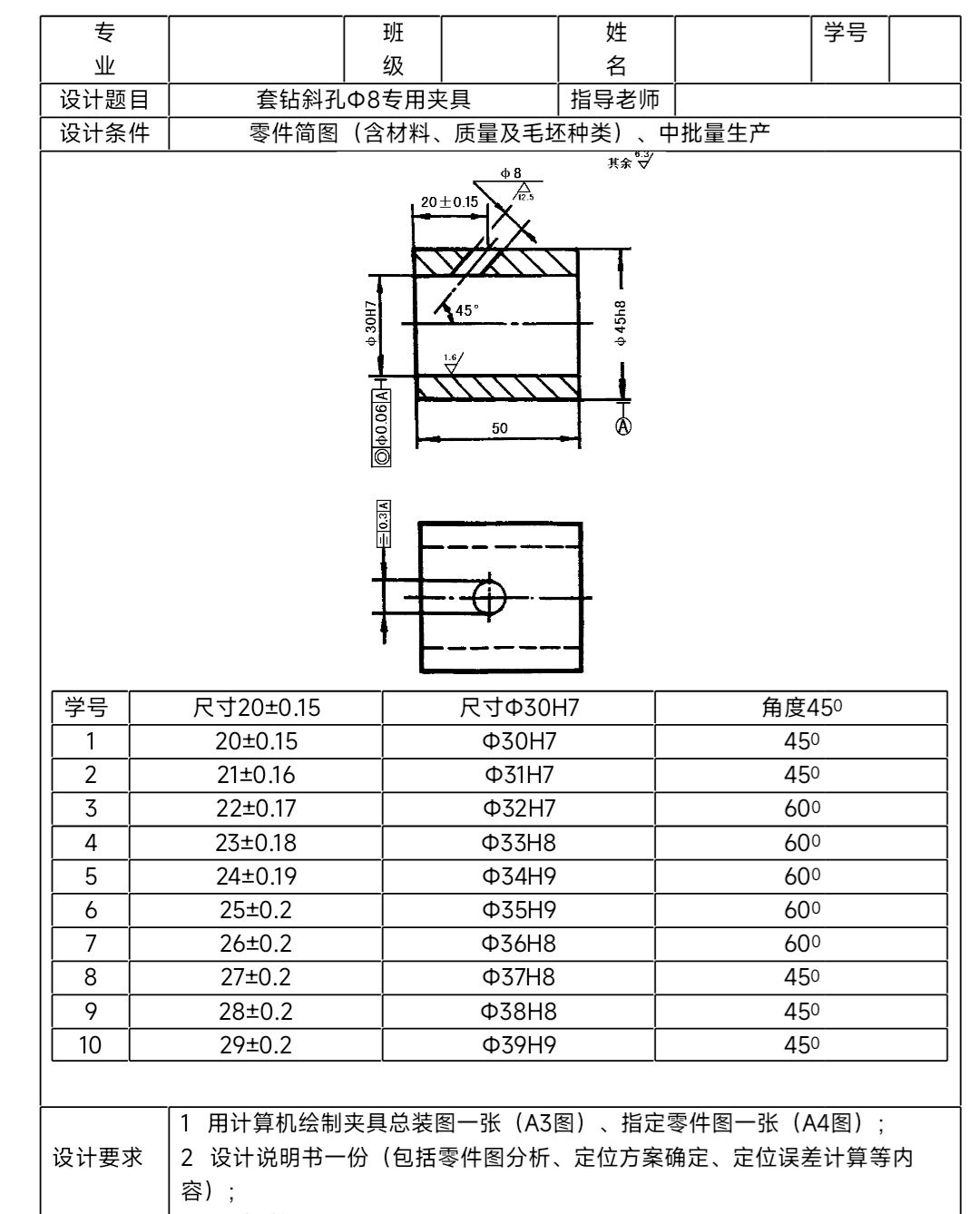

2 H- n; B" R8 j: p- q5 N; c& y8 J  y% W3 S( |8 f) U 這個定位方案要怎么做啊,工序基準和定位基準怎么選,還有定位元件用什么5 m! _, P6 X7 S/ b- }" m

回復

290739802 發表于 2022-3-14 15:05:57
V型塊+端面定位,中批量生產鉆模套最好不要直接用φ8的導向孔,鉆鉸一個大點的孔,內鑲硬質合金或淬火的定位套,精度能保持的長一點。
wk3185178830 發表于 2022-3-14 13:30:25
上下做個V字塊,上面的V字塊用線切割個鉆磨套孔
