旋轉設備電機計算

查看數: 2266 | 評論數: 6 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-3-2 15:36

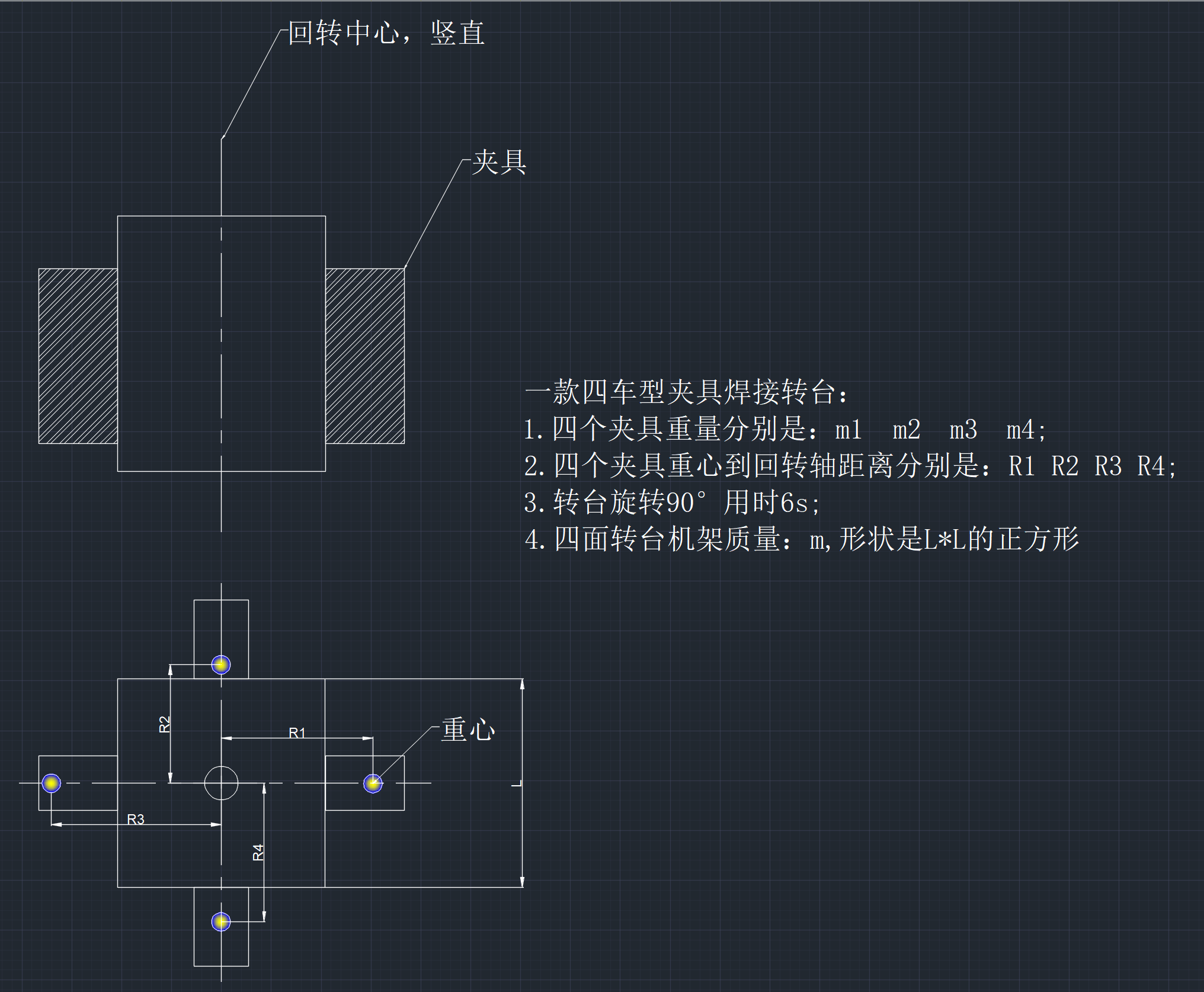

各位大神幫忙看下，計算是否有錯，以前沒計算過，公式都是百度查的功率P=M*ω(扭矩*角速度) M=J*α(轉動慣量*角加速度) J=m1*R1^2+m2*R2^2+m3*R3^2+m4*R4^2+mL^2/6 α=π/12（加速時間按1s計算） ω=π/12 ...

回復

cumtbm02 發表于 2022-3-25 14:09:33

曉昀發表于 2022-3-2 21:30
電機要克服的轉矩是否還包括轉軸與轉臺的摩擦力產生的力矩？轉動慣量的公式用的是否符合？

一般是加個系數，如果很大，就要具體計算

遠祥 發表于 2022-3-3 22:04:22

這樣計算誤差還是比較大的啊

yy1198410536 發表于 2022-3-3 08:31:17

曉昀發表于 2022-3-2 21:30
電機要克服的轉矩是否還包括轉軸與轉臺的摩擦力產生的力矩？轉動慣量的公式用的是否符合？

摩擦力肯定是要考慮的，由于各種工況摩擦阻力不一致，需要單獨算。慣量公式都是查百度的按資料來的，不知道是否符合

曉昀 發表于 2022-3-2 21:30:56

電機要克服的轉矩是否還包括轉軸與轉臺的摩擦力產生的力矩？轉動慣量的公式用的是否符合？

yy1198410536 發表于 2022-3-2 17:39:19

xue428032 發表于 2022-3-2 17:15
公式沒錯，加減速沒那么慢

感謝！對于這種設備，是否需要考慮整個設備的重心到回轉軸的距離，一般工程上允許有多大的偏差？

誰算啊是個三維軟件都有自己計算功能，慣量用軟件自動計算，加速度自己設置個，然后再乘個安全系數八九不離十了發表于 2022-3-2 17:41

xue428032 發表于 2022-3-2 17:15:25

公式沒錯，加減速沒那么慢
