同行你好啊

愛喝格瓦斯 發表于 2022-3-1 08:53
是這個意思嗎

是的

要精讀的就BK座滾珠絲桿，要求不高一個銷子搞定

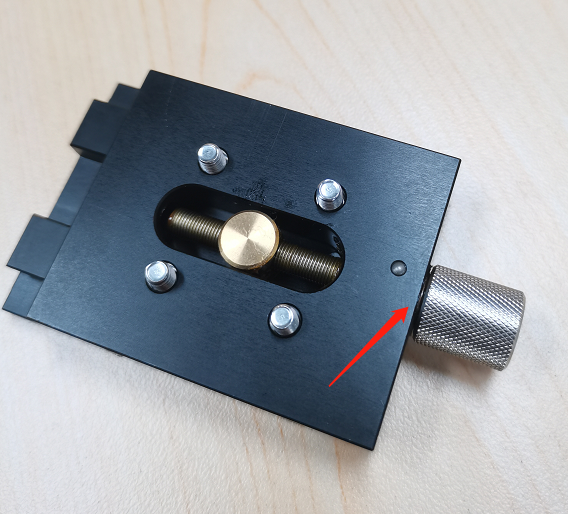

這種滑臺起到微調的作用，只是普通的螺桿，精度不高，不是絲杠；旋鈕的高度不到10mm,且螺桿有晃動，里面應該沒有軸承

這根絲杠在滑臺上兩端得有支撐，所以，支撐部位得有軸承，滑臺上軸承主要承受徑向力，絲杠兩端需要同心度比較，采用調心軸承就可以。軸承兩端需要做軸向定位，軸向定位方法很多，自己先總結下。

把絲杠滑臺的結構一點點分析清楚，再參考機床絲杠滑臺去動手畫圖。

里面是軸承。

絲桿+絲桿支撐座，支撐座里邊鑲的軸承

螺桿上加工圓弧槽或者矩形槽，裝備到底板后用銷釘定位。
