1.你的需求是一圈多長時間  比如=5r/min，那么你的勻速轉動角速度就知道啦。你想讓你的設備幾秒達到這個轉速，你的角加速度也得到

2.你的轉臺承載是多少，根據這個載荷選一個回轉支撐。(得到回轉支撐的半徑)，同時也得到了轉動慣量

開始計算功率：不管勻速還是加速過程，功率都等于轉矩乘以角速度
勻速功率P1=umg*r(回轉支撐得到的)*勻速轉動角速度
加速功率P2=J（回轉體對于旋轉軸的轉動慣量）*角加速度(你想讓你的轉臺幾秒達到勻角速度)*實時角速度。
所以加速功率在即將達到勻速狀態時最大，
P總就等于P1+P2，得到了你的功率、

3390610935 發表于 2022-2-23 13:28
將轉臺功率等效到電機輸出軸上（如果不考慮損耗，輸入功率=輸出功率，也就是說輸出功率=輸入功率*（1-損 ...

要考慮機械效率。

找本起重機設計手冊或者工程機械設計手冊，里面有詳細的計算方法。或者，直接找帶傳動裝置的回轉支承。

3390610935 發表于 2022-2-23 13:59
1.需要的轉速為1°/S,由角速度=2π*轉速，得到轉臺均勻轉速=0.16轉/S=9.6轉/分；根據傳動比，電機的均勻 ...

1.你的角速度算的不對
2.算功率時的轉動慣量還需要加上你的物體的轉動慣量。所有回轉體對于轉軸的轉動慣量。

愛看書的pig 發表于 2022-2-22 15:24
1.你的需求是一圈多長時間  比如=5r/min，那么你的勻速轉動角速度就知道啦。你想讓你的設備幾秒達到這個轉 ...

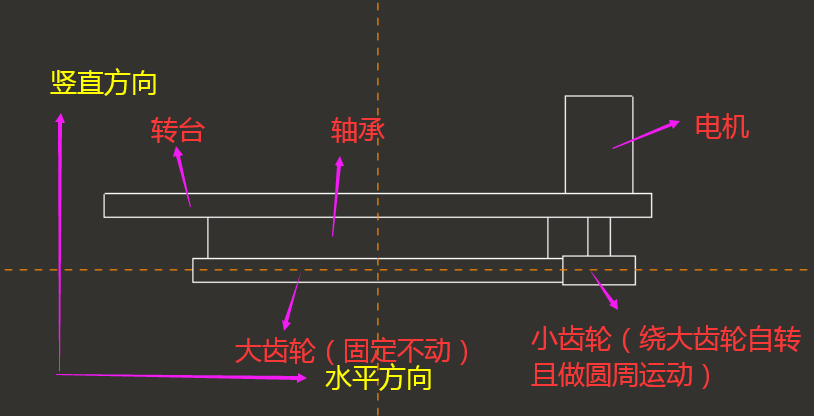

1.需要的轉速為1°/S,由角速度=2π*轉速，得到轉臺均勻轉速=0.16轉/S=9.6轉/分；根據傳動比，電機的均勻轉速=轉臺均勻轉速*傳動比，本例中傳動比等于10，得到電機的均勻轉速=96轉/分；
2.轉臺承載136Kg，回轉支撐的直徑為220mm,半徑為110mm,轉動慣量等于J=mr2=1.6456kgM2；
3.勻速功率：P1=umg*r*勻速轉動角速度，其中軸承的滑動摩擦系數u=0.0015,得P1=224.4W；
加速功率P2=J*角加速度*實時角速度=1.6456*1*1=1.6456W;
P=P1+P2=226.0456W
是這樣嗎

曉昀 發表于 2022-2-22 21:52
將轉臺的旋轉扭矩和轉臺轉速，根據功率，轉速和扭矩的關系式T=9550*P/n計算出轉臺旋轉需要的功率，然后，從 ...

將轉臺功率等效到電機輸出軸上（如果不考慮損耗，輸入功率=輸出功率，也就是說輸出功率=輸入功率*（1-損耗）），所以電機的輸出功率不用借助傳動鏈等效計算，可以根據轉臺功率直接得到；至于轉速，電機轉速與轉臺轉速之比=轉臺輪齒數與電機齒數之比，可以根據轉臺轉速求得電機轉速的方法是可以的。

將轉臺的旋轉扭矩和轉臺轉速，根據功率，轉速和扭矩的關系式T=9550*P/n計算出轉臺旋轉需要的功率，然后，從轉臺開始依傳動鏈把轉臺的功率等效到電機輸出軸上，再考慮設計裕量得到電機輸出軸上的計算功率；再從轉臺開始，依傳動鏈把轉臺的轉速等效到電機輸出軸端，最后，根據電機輸出軸端的計算功率和轉速選擇電機，確定電機型號。
