發布時間: 2022-2-19 12:14

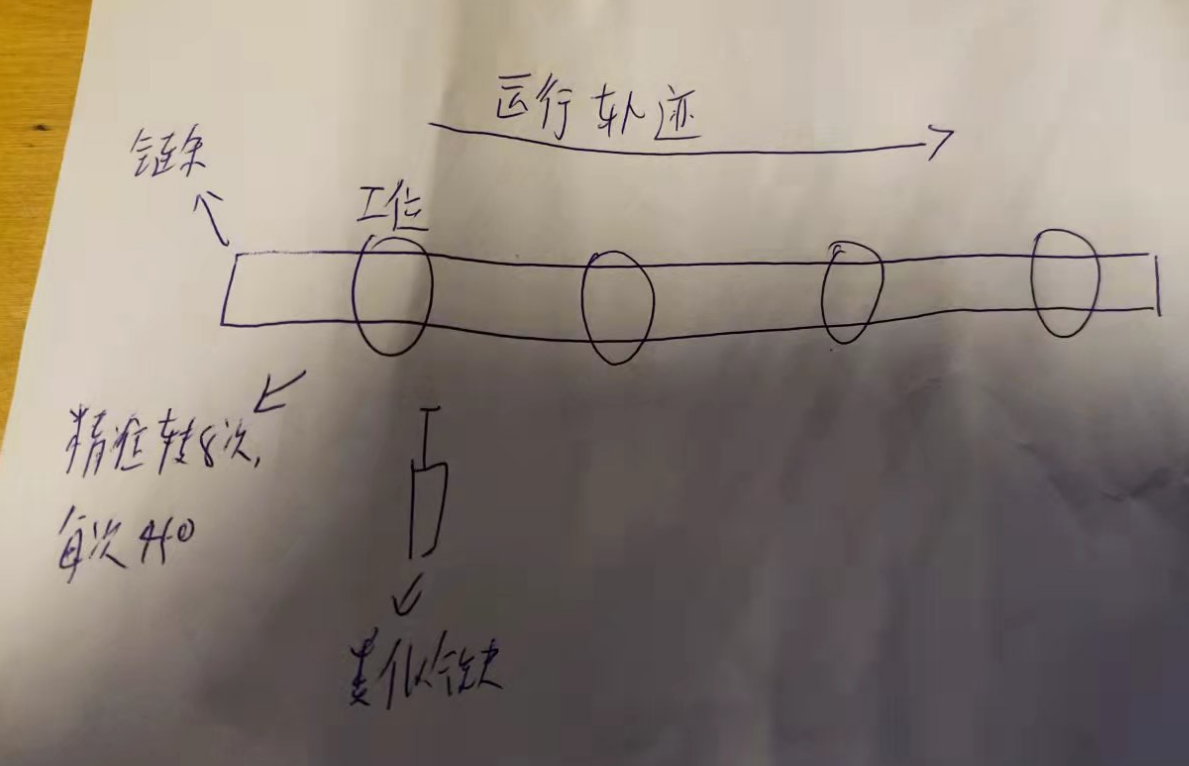

正文摘要:類似這種工位定位塊再鏈條上移動，但是每移動到下個工序，上面的工位就要按45度轉動8次，有沒有用機械的方式去轉動他，比如工位板做成類似棘輪的機構？然后再旁邊用氣缸，每推一次就轉動一下這樣？ 或者底下加個 ... |
|
百度搜索 |
|
步進電機精度夠用了，沒必要上伺服。 需要旋轉的兩個工位用氣缸頂升電機與工件離合旋轉 |
Man8860 發表于 2022-2-23 14:31 定位珠是啥？ |
Man8860 發表于 2022-2-23 14:31 這是個好主意 |
水水晶 發表于 2022-2-22 08:34 8次旋轉的用氣缸驅動伺服電機升降、電機與轉盤做十字槽對接，轉盤上需加定位珠（8個定位點）. |
| 可以考慮直接那分度器來使用 |
Man8860 發表于 2022-2-19 15:51 主要是要有離合什么的東西最好 不然每一個工位都要一個電機 這樣可能要用8個電機了 但是實際只有2個工位需要轉8次 |
|
考慮純機械結構，可以用少齒（不完全齒輪）或者棘輪結構。 或者通過電氣實現，比如步進電機或伺服電機，不過步進電機控制精度低一些。 |
| 要精準轉8次用伺服電機吧，設計簡、精度高、易調試. |
