偏心輪頂升機構如何自鎖

查看數: 8916 | 評論數: 19 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-2-12 20:15

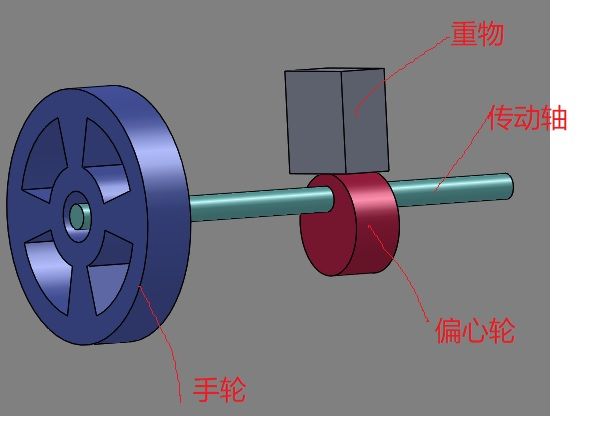

如圖所示，是用一個手輪轉動轉軸，帶動偏心輪頂升重物，重物重量30KG，行程范圍很小只需要20個毫米，所以偏心輪的偏心距為10個毫米；說是頂升，其實就是微調重物的高度，高度調節范圍是20mm ，只不過重物有點重，所 ...

回復

cwq460672077 發表于 2022-2-21 16:03:11

電機帶剎車可以不

neckman007 發表于 2022-2-21 15:48:57

加個止鎖盤卡住，要轉的時候解鎖

fanxx2000 發表于 2022-2-17 13:39:49

參考手動分度盤，手柄帶插銷，插到后面分度盤的孔里。

koop_00818 發表于 2022-2-16 11:53:04

謙卑畏天恩發表于 2022-2-13 10:37
軸上用兩個單向軸承

非常靠譜的方案

遠祥 發表于 2022-2-14 16:49:32

棘輪是個比較好的解決辦法

sfcp 發表于 2022-2-14 11:06:55

軸與偏心輪間加脹套

l7612175 發表于 2022-2-14 09:54:05

在別的群，人家不是回復你了么，錐齒輪加普通螺紋，30kg自鎖完全沒問題，之前做過一次這機構。

flying9009 發表于 2022-2-14 09:42:14

直線凸輪

宇宙大猩猩 發表于 2022-2-14 09:25:05

偏心輪自鎖是有條件的，偏心距不能太大
