求剪刀升降機的油缸推力

查看數: 2156 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-1-20 08:47

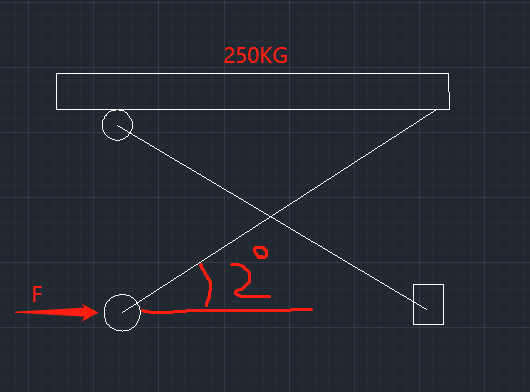

本帖最后由 tmxys 于 2022-1-20 09:21 編輯如圖剪刀升降機最小夾角為2度，承重250kg。需要計算F的推力。自己用三角函數算了一下需要8T的力，太夸張了框架肯定承受不了這么大的推力 ...

回復

遠祥 發表于 2022-1-20 16:10:38

選個缸徑80的油缸，輸出力10T準沒問題

時間不多多益善 發表于 2022-1-20 11:06:19

油缸可以頂在軸那里

sgxap666 發表于 2022-1-20 10:35:21

人家油缸不是推這里的，想別的辦法唄

tmxys 發表于 2022-1-20 10:18:30

客戶要求最低高度95mm 壓縮到95mm只剩下2°

wlj0202 發表于 2022-1-20 10:10:09

剪刀升降機最小夾角為2度？
根本就不符合實際啊，這是理論計算？

大風吹倒梧桐樹 發表于 2022-1-20 09:44:51

滿大街的標準件你不去看，喜歡自己琢磨，這已經接近死點了。
