頂升鎖緊機構探討

查看數: 16053 | 評論數: 34 | 收藏 4

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-1-13 11:43

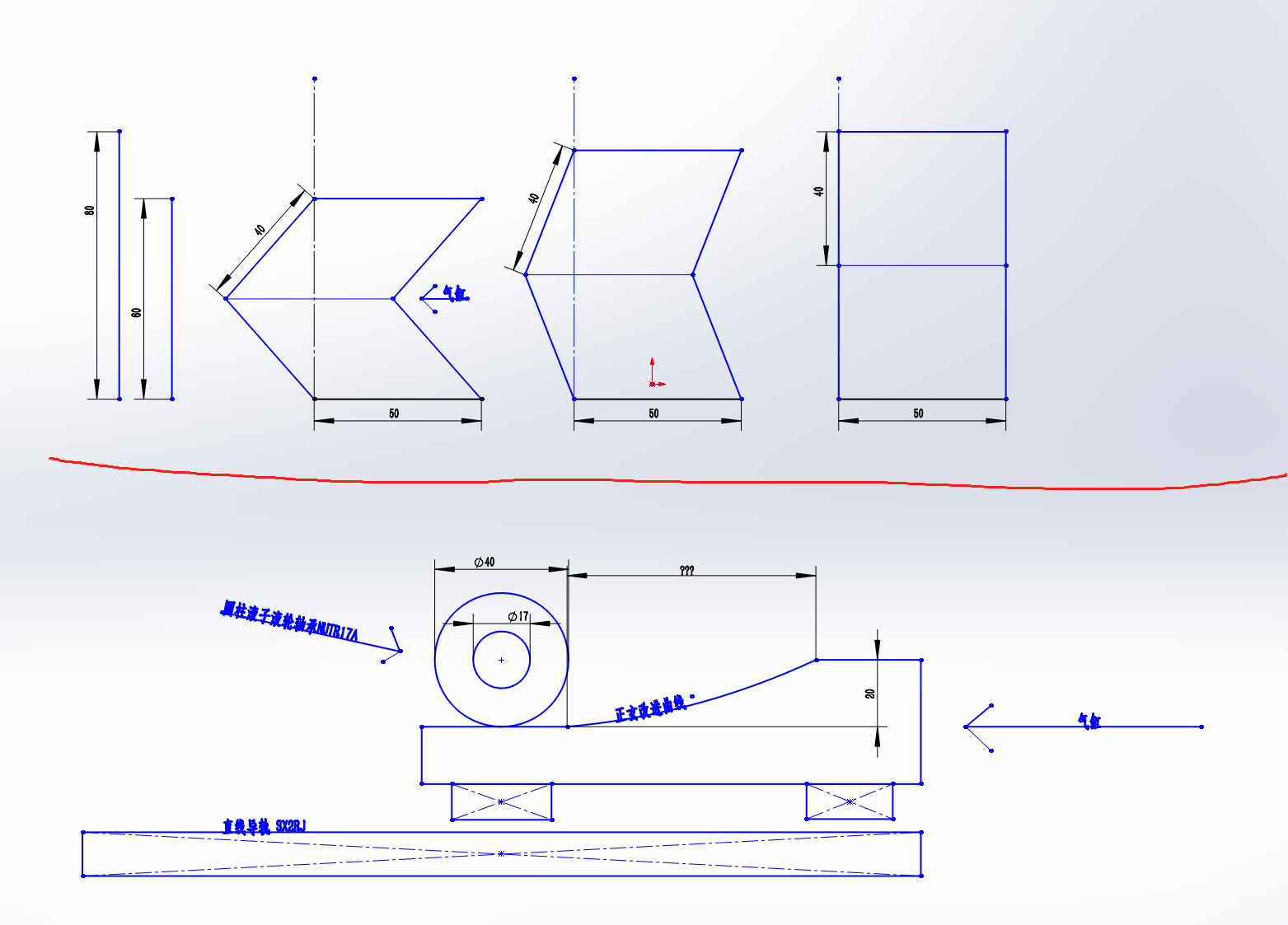

要求：頂升2cm后鎖緊，能承受500kg沖壓力。制造組裝成本較低，10萬次可靠度，或易損件便于更換，暫不考慮空間限制。目前想了兩種形式： 1.連桿鎖緊，從注塑機鎖模和吸塑機鎖模參考而來，加工精度、成本？。 2.平面 ...

回復

haleszz99 發表于 2022-1-26 09:31:04

受不了了發表于 2022-1-17 12:51
楔形塊最簡單，兩側鐵塊簡單限位就可以了，不要下面的直線導軌，黃油多抹點。連桿零件多，占用空間也大

和我想一起了，簡單粗暴，氣缸大點加不了多少錢。

feishao198712 發表于 2022-1-23 13:09:39

狀態失控發表于 2022-1-17 07:57
如果沒啥要求，那這個不就可以了。

簡單粗暴，但是實用

Yuan555 發表于 2022-1-23 10:23:00

用凸輪，下面的滑軌承受不了這么大的壓力吧？

steven8888 發表于 2022-1-22 16:17:13

你列出來的方法是可以實現，但是沖壓了全部被直線導軌承受，導軌容易損壞不合理，可以考慮用偏心輪頂升鎖緊。

深圳晨夕 發表于 2022-1-21 08:13:50

小功率用電動就很好，
大功率用液壓。

lyzsz123 發表于 2022-1-20 20:57:13

氣缸頂升鎖緊機構


lyzsz123 發表于 2022-1-19 19:45:03

4組導柱導套上下移動不能卡殼，要用機加工件，頂上去后下不來。

遠祥 發表于 2022-1-18 01:43:52

這個氣缸實際能推過去嗎？能不能推得動？！
