這種結構怎么裝配，有好的結構優化嗎

查看數: 7186 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-1-11 21:43

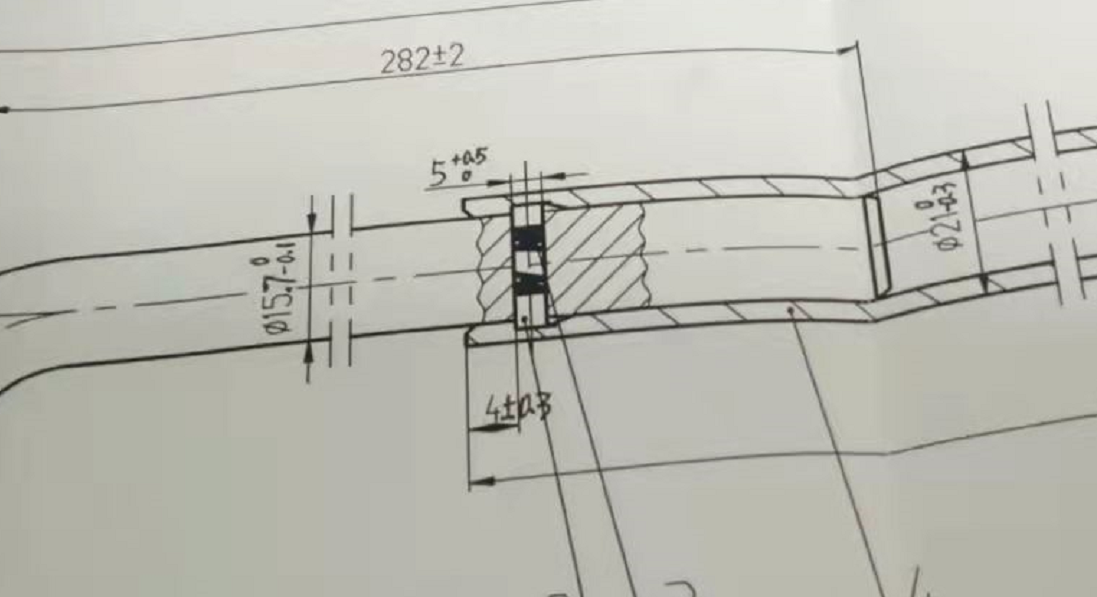

如圖這種機構，兩個銷子中間是彈簧，管子向左推壓縮彈簧，可以自由滑動，管子向右推到空刀位置彈簧張開，不能再滑動，起到定位的作用。大家看看，這樣的結構怎么裝配，有沒有更好的結構優化一下 ...

回復

yfjatxk 發表于 2022-3-6 11:02:58

管口有倒，很好裝的，按住銷子推進去就是

奧達 發表于 2022-1-17 17:01:57

管口倒角高點高于銷子就可以，另外要注意管子間隙

wugehaoniu 發表于 2022-1-14 08:41:43

謝謝分享。點贊支持

遠祥 發表于 2022-1-14 02:11:56

這個銷子沒有臺階，彈簧是如何把它彈起來的啊

我是大坑 發表于 2022-1-12 11:20:01

學習

fanxx2000 發表于 2022-1-12 10:26:17

根據使用需求，可以有

jia151453212 發表于 2022-1-12 08:57:23

這到時候要怎么拆卸？

xinshiji666 發表于 2022-1-12 08:50:43

去找一把折疊雨傘研究一下，空心管防轉帶彈簧銷定位，能伸能縮。

姜國華 發表于 2022-1-12 08:12:54

或者管口倒角長一些，夾緊銷子彈簧推進去
