學習學習

你最好參考標準的標吧，牙形角，齒距，齒厚等

但是，你該學的是它標注螺紋的方法。。。比如說角度，螺距，齒高啥的。

嘻嘻嘻嘻嘻12341 發表于 2022-1-7 14:05
非標螺紋按照你這樣標注，不行啊。計算起來都不對。我5.9螺距  我牙高才2.5。

好像沒毛病。要算起來對了，那還是啥非標嘛。

shentu 發表于 2022-1-7 13:38
有種書叫設計手冊，上面都是規范的工程語言（標注）。沒見過？

非標螺紋按照你這樣標注，不行啊。計算起來都不對。我5.9螺距  我牙高才2.5。

毛毛蟲 發表于 2022-1-7 13:17
你這個圖一看我說是非標齒條也行啊   你參照螺紋的特征把參數都標出出來就行了吧

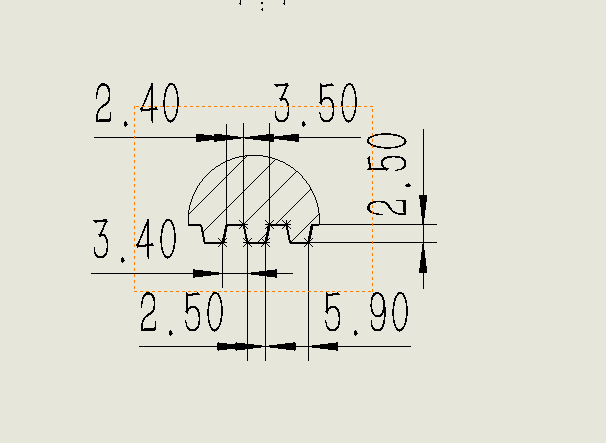

上面有個軸的圖呢  我只是截屏一部分

嘻嘻嘻嘻嘻12341 發表于 2022-1-7 12:58
沒標過非標螺紋。具體應該標注出來什么？

有種書叫設計手冊，上面都是規范的工程語言（標注）。沒見過？

你這個圖一看我說是非標齒條也行啊   你參照螺紋的特征把參數都標出出來就行了吧

鑫森淼炎垚 發表于 2022-1-7 12:35
這樣標注是不對的，你沒有理解螺紋特征。

沒標過非標螺紋。具體應該標注出來什么？
