想自鎖,最簡單的方案就是用蝸輪蝸桿減速器,就是背隙有點大,一定速比以上的蝸輪蝸桿是可以自鎖的,靠減速器自身的摩擦阻尼等啟動轉矩來保持,一旦負載發生變化,還是會動的。 |
上圖那樣Z軸好長,僅靠下面一對角接觸,軸承間距太小了,右邊還有一個大減速器,軸怕是要晃的很。上面一定要加一個軸承。而且要注意同軸。能一刀加工最好,不能就留余量調節。 以后這樣的方案可以考慮Z軸用個中空轉臺,扭矩不夠可以繼續接減速器,這樣中間也好走線,剛性也好。具體可以參考下六軸機器人的底座回轉軸。 |
可以這么干的,問題不大 |
卡簧這種軸向是有10-20絲間隙的,我的建議 推力軸承 換成兩個圓錐滾子軸承 然后 用圓螺母鎖緊 |
459827194 發表于 2022-1-6 16:48 感謝指教,推力軸承下加了兩個深溝球單個厚7mm,感覺不太夠,軸座尺寸估計要加大點。嗯,軸向圖里沒鎖緊,能被從上面抽出來,后續在軸末端加個卡簧不知道夠不夠 |
z軸旋轉 估計是有問題的,軸向沒見鎖緊,那么長的懸臂 用的是推力軸承 ,頭那么重估計偏擺,若忽略精度那沒問題 |
459827194 發表于 2022-1-6 14:53 對,想要大扭矩,在停止的時候好鎖緊,不然輕輕一推就動了 |

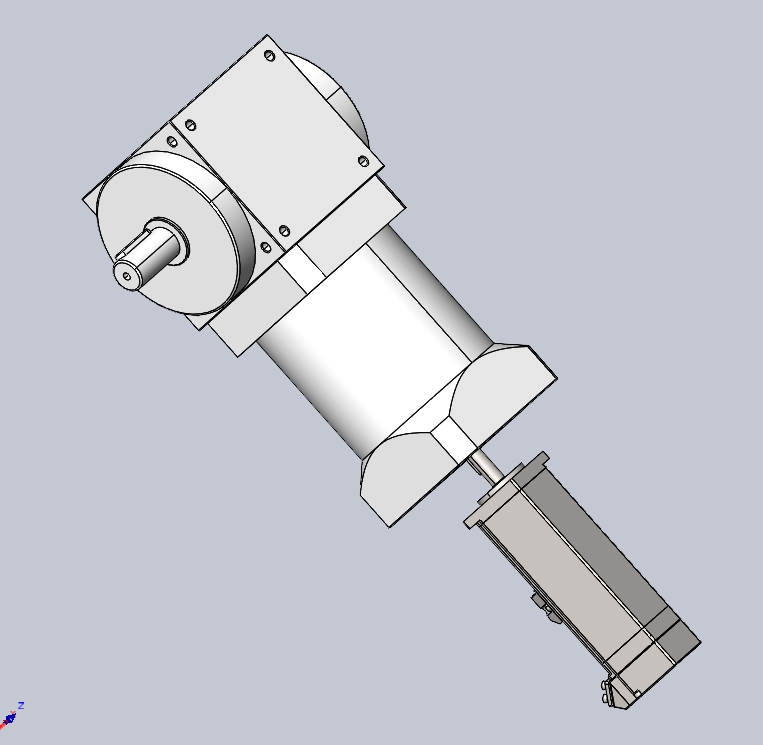

直接給減速機廠家說你配什么型號的電機 轉換他都給你配好, 反正是看著挺礙眼的,你是不是想用輸出軸大的徑向力,個人猜測 |
