防止鋁板變形，加強筋安裝與設計問題

查看數: 3542 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-12-22 11:53

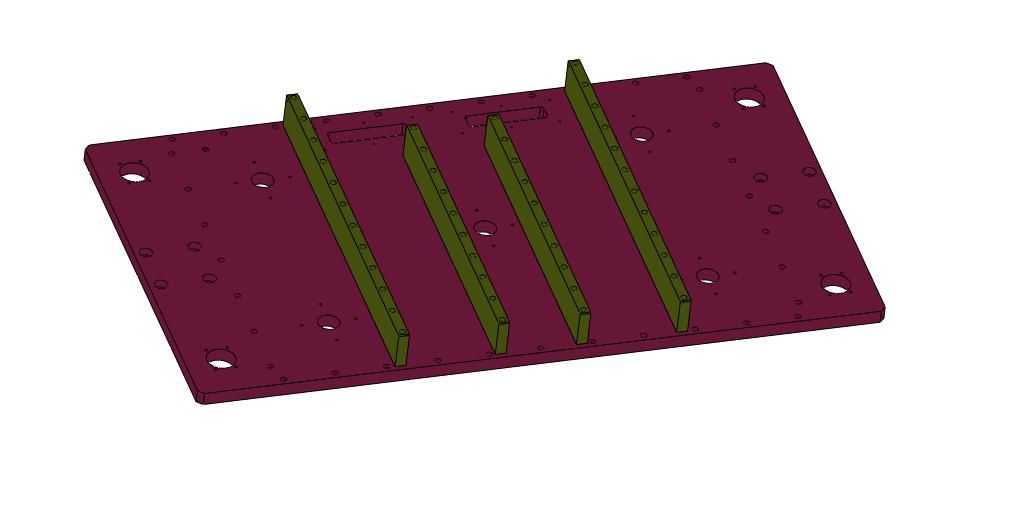

這是一款需要抽真空的設備，為了防止抽真空鋁板變形，加強筋該怎樣設計與安裝。這是我設計的方案，麻煩各位大神幫忙看看對不對，怎樣改進。感謝！ ...

回復

遠祥 發表于 2021-12-22 22:22:07

這個產品最好是用結構仿真軟件模擬一下，進行模態分析，看哪個地方強度不夠，就對它進行加強。

未來第一站 發表于 2021-12-22 21:48:14

韓寒11 發表于 2021-12-22 21:09:26

橫的來一條通的加強筋

459827194 發表于 2021-12-22 17:27:03

做個整體的加強筋別搞這一條一條的，激光下料貼合面精加工一刀其余都是毛面即可

平凡yjr 發表于 2021-12-22 16:38:45

看圖比例，做成三縱二橫加強筯

johnneyyu 發表于 2021-12-22 16:03:49

十字的來兩道，你這樣單向支撐。

南岸子木 發表于 2021-12-22 15:22:03

不知全貌

大蘿卜 發表于 2021-12-22 13:54:56

多厚的板？
最好是口字形加強

凸輪張 發表于 2021-12-22 13:42:46

你的加強筋只有一個方向，另一個方向還是沒加強到，最后還是會彎的
