關于吸盤治具

查看數: 5599 | 評論數: 16 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-12-16 14:36

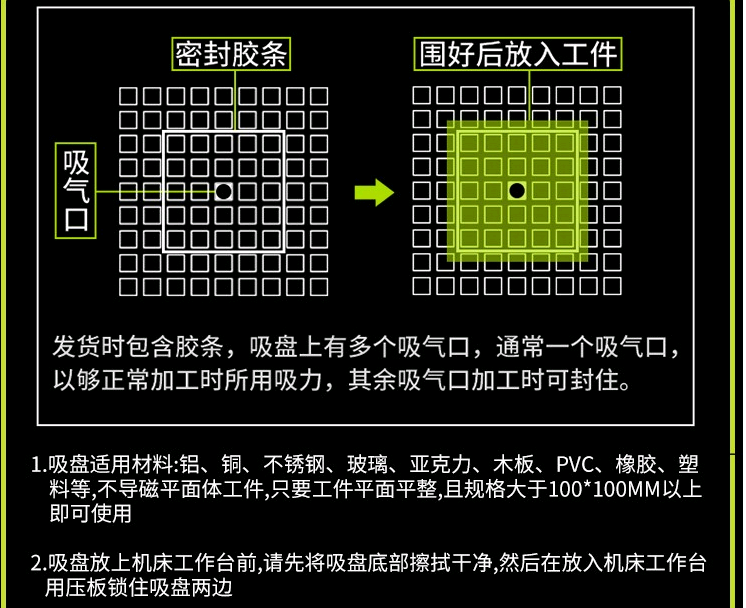

前段時間有社友發了一張圖，是一個治具，說一根氣管通氣，物料就能鎖死在治具上，今天，我找到他的原理了，但是我找不到那個帖子了；再次分享一下；一個治具箱，分了幾個區域，就像九宮格，每個格子中間有一個 ...

回復

龍須虎-01 發表于 2021-12-21 08:18:32

hl90 發表于 2021-12-20 19:33
工件放到密封膠上，然后密封抽空氣，在加工的時候豎直方向會不會晃動？

用這個工作臺，吃刀量比臺鉗等夾具的吃刀量小。

相對“瘦高”的工件，不建議使用。

hl90 發表于 2021-12-20 19:33:01

龍須虎-01 發表于 2021-12-20 16:35
CNC真空工作臺

工件放到密封膠上，然后密封抽空氣，在加工的時候豎直方向會不會晃動？

龍須虎-01 發表于 2021-12-20 16:35:33

CNC真空工作臺

遠祥 發表于 2021-12-19 23:59:18

這種吸盤固定座之前我們用過，用在CNC加工設備上，總體的來講，用起來還是挺方便的！

cp4240 發表于 2021-12-18 15:19:54

真空邏輯閥

遠祥 發表于 2021-12-18 02:32:22

這種吸附式固定盤用過，適用于CNC加工各種產品零件。

陳大餅吖 發表于 2021-12-17 20:27:18

真空吸盤，這東西有好久了吧。
做cnc的一般都有。磁臺一樣的外形。
有自制的，也有直接買成品的。

不知道，這個我是在淘寶上看到的，看著和那天社友發的一樣發表于 2021-12-20 14:34

鈑金準專家 發表于 2021-12-17 08:05:11

原理是形成負壓

zhangzmc 發表于 2021-12-17 08:04:01

樓主這個好像是老式的設計，用橡膠條圍成一圈；時間久了以后，還是會存在工件移動的問題

補充內容 (2021-12-20 18:10):
我之前公司CNC使用的就是這樣的吸盤，有時候就是會出現工件移動的情況，有時候是輕微的位移，有時候是直接工件整個脫離

對，我也是這么感覺得，但是不知道他們實際應用怎么樣發表于 2021-12-20 14:40
