一直不能理解,為什么很多標準件的銷釘孔一端都做成長孔

查看數: 19969 | 評論數: 34 | 收藏 3
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2021-12-6 11:12

正文摘要:

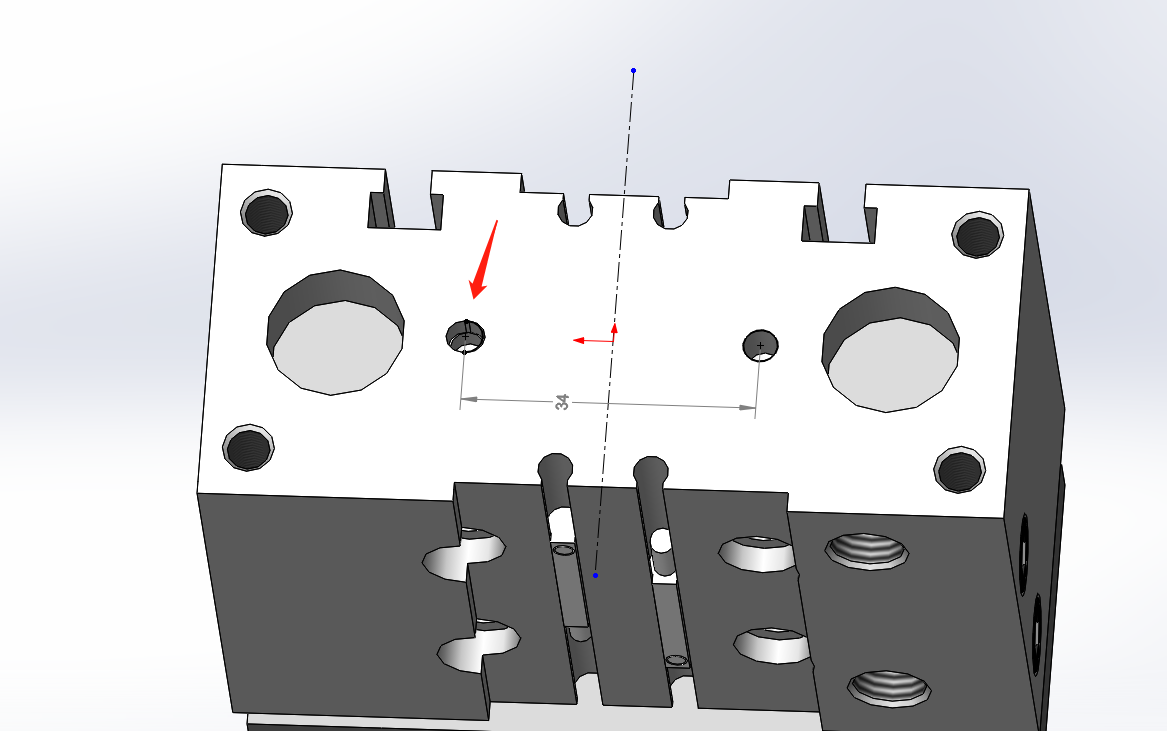

以這個薄型氣缸的孔為例,兩個銷釘孔中心是對稱的,然后左邊的銷孔又做了0.5mm的長孔。 不能理解這樣做的目的。 是為了做對稱度的配合公差嗎?但這樣做另一件配合的零件對應的銷孔位置度上又只允許有一邊的偏差。 ...

回復

煙草 發表于 2024-4-12 17:11:06
PNjie 發表于 2021-12-6 11:41
兩端都做成長孔的話,那銷釘孔就失去意義了,畢竟多了一個水平方向的自由度。
但一般加工的非標零件上的孔 ...

加工時兩個銷孔中心距會有偏差,機床是不能完全達到理論位置的,這樣兩個孔都用銷子就容易放不進去,一個圓孔一個長孔可以定位產品,你還要注意長孔是有方向要求的,還有一面兩銷定位,一般也是一個圓銷,一個菱形銷,也是這個目的
雄赳赳 發表于 2024-4-12 08:10:50
xueqingchao 發表于 2021-12-6 13:12
圓孔做定位使用的(定位基準), 腰形孔 只做旋轉定位,允許水平方向有偏差,方便裝配(機加工或位置公差造成 ...

對    圓孔應該是精準定位    腰孔應該就是旋轉定位的
駱馬湖鐵匠 發表于 2024-4-12 07:52:47
自由度的概念理解了,疑惑自然消除
petterrr 發表于 2024-4-11 15:25:16
產品定位是“三二一”的原則,兩個圓銷孔是過定位啦
回形杵 發表于 2024-4-11 15:13:31
搜了一下,一面兩銷,百度回答的很詳細:https://jingyan.baidu.com/article/ac6a9a5e5ac7116a643eac23.html
云中有仙 發表于 2024-4-10 15:40:00
應為一個面兩個銷控就過定位了,對加工要求也高,所以一個位置定位,一個角向定位
管理團隊 發表于 2024-4-3 09:24:44
公眾號留言選取





759185069 發表于 2021-12-27 15:09:28
建議重修機械設計第一章,你會這一句話,平面機構的每個構件在未連接運動副前都有三個自由度。即沿X,Y方向的平移和繞XY平面內軸線的轉動。要想約束住這個構件,需要限制三個自由度,一個銷釘可以約束兩個自由度,2個銷釘會約束住4個自由度。所以銷釘如果兩個都是圓的,就會出現過約束。
cwq460672077 發表于 2021-12-20 13:29:08
需要有一邊為基準
