solidworks motion 分析求助連桿夾爪受力分析受阻——糾結一天了

查看數: 3475 | 評論數: 3 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-11-29 16:51

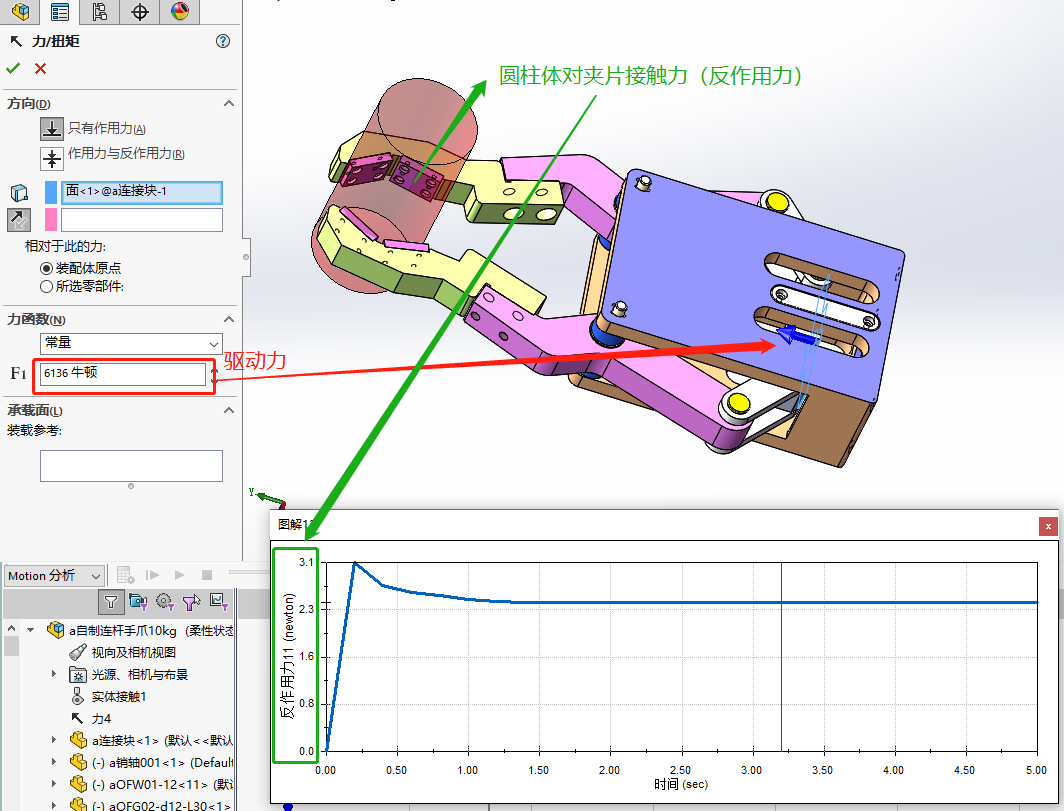

各位大俠好：如圖，我用solidworks motion對一個氣動連桿夾爪做受力分析，已知驅動力（如圖藍色箭頭方向，大小6136N），我想要得出夾爪輸出端夾片對圓柱體工件的夾持力。motion導出結果設置如圖，最終結果夾持力最大 ...

回復

bokieworn 發表于 2021-11-30 11:57:28

做鋼的發表于 2021-11-29 19:03
你知道圖解中的反作用力是指哪個部分，你憑什么認定圖解中的反作用力與你所設想的夾持力是一回事。

兄嘚不要杠哈，圖解中的反作用力指的是我選定零件作為坐標系的X分量上的力。方向是垂直我夾片穿過圓柱軸線的。那個反作用力不是我夾持力的反作用力還能是哪兒來的力呢。

做鋼的 發表于 2021-11-29 19:03:50

你知道圖解中的反作用力是指哪個部分，你憑什么認定圖解中的反作用力與你所設想的夾持力是一回事。

斯文棒棒 發表于 2021-11-29 17:51:15

上模型啥
