目前工作項目之壓蓋機設計

查看數: 4524 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-11-17 20:00

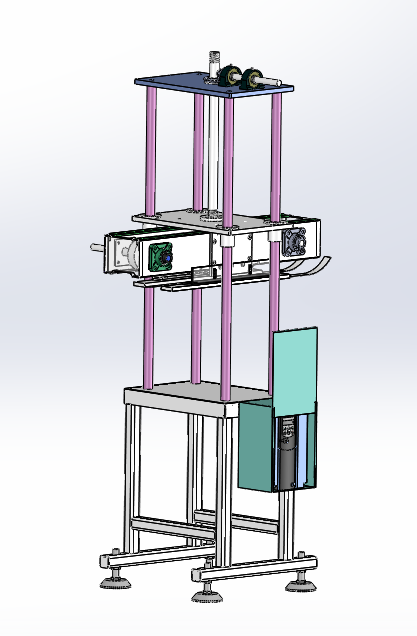

廢話不多說，先上圖。\ 已完成百分之八十了，整體都結構就是這樣，細節方面需要在檢查，這是目前公司要求我做的項目，各位大神看到有什么好話撇話要說的，盡管說出來，我洗耳恭聽。 ...

回復

hzy1232000 發表于 2021-11-21 18:17:49

刀疤凱發表于 2021-11-18 09:33
上面的兩個帶座軸承和那個軸是干啥的？連電機給升降驅動嗎？為什么不直接用絲桿升降機？

中間就是絲桿來的，只表示了兩頭的絲桿，手動升降

hzy1232000 發表于 2021-11-21 18:15:40

遠祥發表于 2021-11-17 22:59
導向桿太長了，整體剛度就會下降；中間四個導向套一定要用直線軸承，否則卡住就不動了！

對的，中間就是四個直線軸承來的，為了能上下調節適合不同高度都瓶子

hzy1232000 發表于 2021-11-18 18:56:14

摯愛重金屬發表于 2021-11-18 13:54
這能穩？

哪里不能穩，求指出改正

你看看重心在哪，整個設備那么高，長寬都窄，沖壓時候振動有算過嗎，我懷疑沖壓時候四根軸必抖。發表于 2021-11-19 09:00

摯愛重金屬 發表于 2021-11-18 13:54:52

這能穩？

shentu 發表于 2021-11-18 13:52:11

你要說這是打樁機，我都覺得你是對的。

tiedaner 發表于 2021-11-18 13:22:36

感覺不是很穩定啊

雪舞楓 發表于 2021-11-18 11:22:56

重心那么高不好吧。。。

刀疤凱 發表于 2021-11-18 09:33:14

上面的兩個帶座軸承和那個軸是干啥的？連電機給升降驅動嗎？為什么不直接用絲桿升降機？

一水江山JS 發表于 2021-11-18 09:08:58

上面是斜齒輪，中間軸下面的是螺紋吧，感覺不太好，力不好算，而且軸長了。而且看你傳送帶大小，蓋子也不大吧，有必要弄那么大的壓板嗎
