多點式真空吸盤結構探討

查看數: 15107 | 評論數: 22 | 收藏 1
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2021-11-15 15:31

正文摘要:

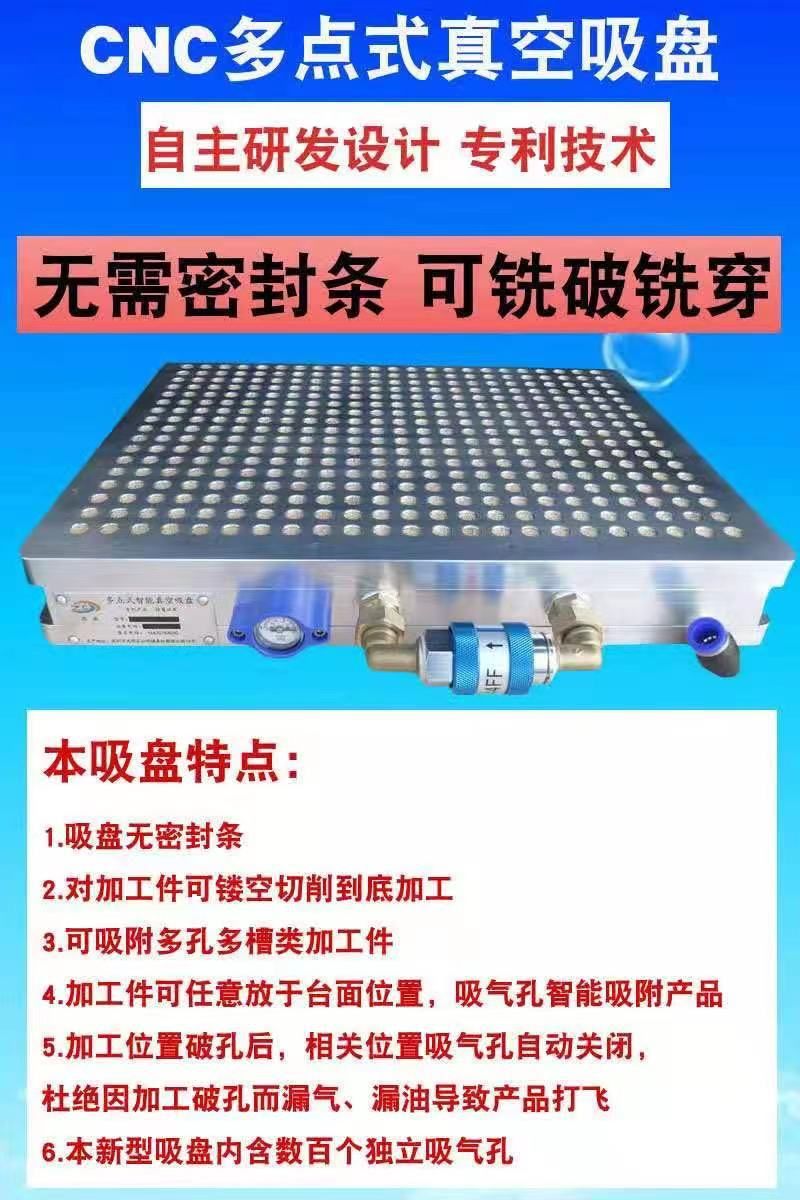

最近多點式真空吸盤（也就是所說的不需要密封條的真空吸盤）很火，各位大神有沒有了解過。穿孔也能吸附。介紹上的功能是，吸嘴有接觸工件且能達到真空條件下開始工作，沒有接觸到工件的吸嘴不工作。 個人認為，在每 ...

回復

fyh6105983 發表于 2023-6-8 01:40:55
666666666666666666666666666666666666
m2006410 發表于 2023-6-6 20:57:47
沒有東西的時候，單向閥被吸下關閉。有東西的時候，由于單向閥上次也是負壓，所以單向閥無法關閉，單向閥有個彈性東西支撐著


絕唱霄塵 發表于 2021-12-2 09:28:52
心靈の另一半 發表于 2021-11-17 13:59
這種屬于失壓型的真空臺，里面應該有類似流量閥之類的東西，這種吸盤配的真空泵普遍是流量很大的那種，利用 ...

這個不知道能不能用真空邏輯閥代替，真空泵的話用一個普通小型的帶真空保壓控制的。
我是大坑 發表于 2021-11-23 14:58:25
學習
cch88888888 發表于 2021-11-20 09:44:20

我也不懂，坐等大神開講
遠祥 發表于 2021-11-18 22:41:57
它就是真空吸附的作用，只是每個空都是獨立的氣路，互相不影響！
okbob 發表于 2021-11-18 10:54:16
hl90 發表于 2021-11-15 15:53
說白了，這玩意就是唬人的，，
這東西其他的不知道，激光行業用爛了都，激光切割偏光片或者陶瓷片就是這個 ...

他這個是每個孔都可以獨立工作的，你說的是吸附平臺吧，吸附平臺的孔是一起工作的，和這個不一樣
fangyunsheng 發表于 2021-11-17 18:07:23
上張原理圖，真空邏輯閥跟這個原理一樣，就是結構上的差別


原理圖

原理圖

點評

專業啊  發表于 2022-6-16 19:45
施麥茨 是個好東西  發表于 2021-11-17 20:29
心靈の另一半 發表于 2021-11-17 13:59:26
這種屬于失壓型的真空臺，里面應該有類似流量閥之類的東西，這種吸盤配的真空泵普遍是流量很大的那種，利用漏氣率來達到封死漏氣孔的目的，沒有放工件的孔漏氣率高，閥被吸關死，放了工件的孔因為工件在上方導致漏氣率不是很高，所以閥不會關死，一直保持真空。

我之前做過類似的，當時想的是用硅膠球代替機械閥，硅膠球正常狀態下是不接觸孔壁的，流速增大，大氣壓會把球往下面壓，就會把孔堵死，但這個想法因為太過艱巨就沒搞，我那張真空臺上有2000多個孔，每個都搞累死人了！

點評

想法好啊  發表于 2022-1-6 13:21
