皮帶長度怎么算？？

查看數: 5639 | 評論數: 18 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-11-13 14:44

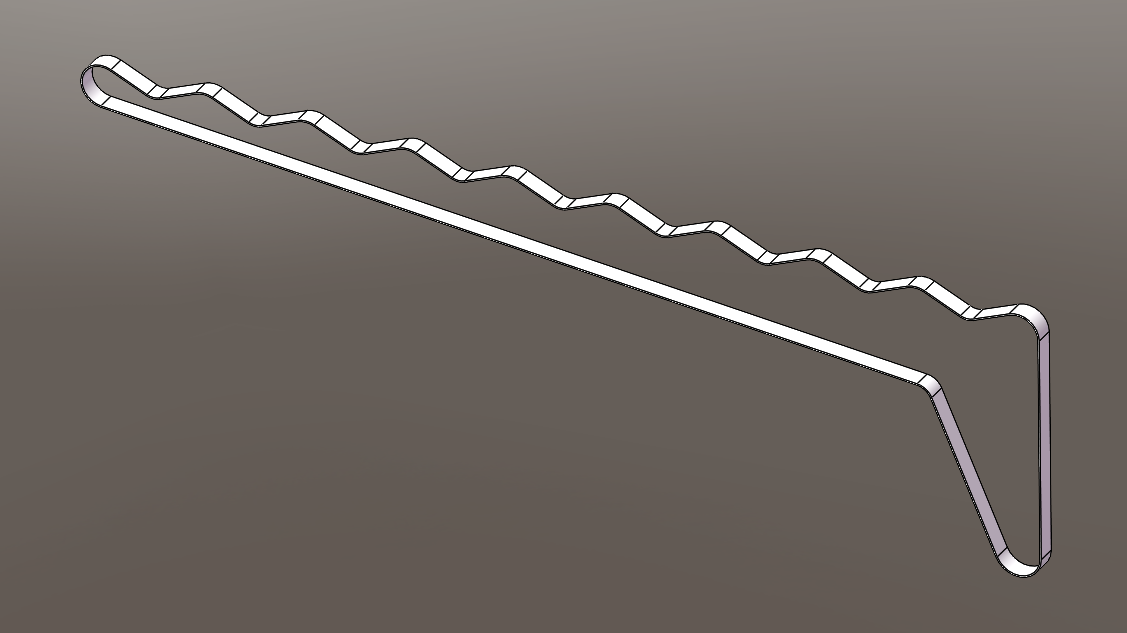

本帖最后由 zhengyi320320 于 2021-11-13 15:24 編輯為啥實際的長度和畫出來的不一樣呢，短了好多。。。。。

回復

zhengyi320320 發表于 2021-11-19 17:50:36

制造商發表于 2021-11-19 16:44
同步帶計算長度會考慮厚度嗎？一般只計算節線，但是這么多張緊輪壓在背面就要考慮厚度差異了啊，帶越厚就會 ...

我查的好像是節線到邊1.17mm 我就這么畫的

不太懂短了就拆掉幾個惰輪將就用了

制造商 發表于 2021-11-19 16:44:51

同步帶計算長度會考慮厚度嗎？一般只計算節線，但是這么多張緊輪壓在背面就要考慮厚度差異了啊，帶越厚就會越短。

zhengyi320320 發表于 2021-11-15 13:32:11

大風吹倒梧桐樹發表于 2021-11-15 11:13
是白色支撐還有黃色的膠輪，這個不是自己做的吧。

淘寶上多的是你搜索 PCB行業輸送輪

大風吹倒梧桐樹 發表于 2021-11-15 11:13:02

zhengyi320320 發表于 2021-11-15 10:54
自己畫的里面就是兩個軸承而已。。。

是白色支撐還有黃色的膠輪，這個不是自己做的吧。

zhengyi320320 發表于 2021-11-15 10:55:14

啤酒人發表于 2021-11-15 09:58
用CAD把這幾個時規皮帶輪的截面畫出來，量節圓的那條線段長度就是你所需要的長度，再按照你的皮帶輪的模數 ...

是這么畫的啊不知道為啥就是不行

zhengyi320320 發表于 2021-11-15 10:54:42

大風吹倒梧桐樹發表于 2021-11-14 01:10
請問這輪子哪里買的有供應商嗎

自己畫的里面就是兩個軸承而已。。。

啤酒人 發表于 2021-11-15 09:58:11

用CAD把這幾個時規皮帶輪的截面畫出來，量節圓的那條線段長度就是你所需要的長度，再按照你的皮帶輪的模數，選擇正確長度皮帶，再有張緊裝置，一般是沒有問題的

加肥貓devil 發表于 2021-11-14 09:25:46

你是平皮帶畫的模型，你直接按照實際皮帶樣式畫出來然后在模型里配合好就行了，另外也要做漲緊輪，你這個根本沒看到漲緊調節在哪里。

大風吹倒梧桐樹 發表于 2021-11-14 01:10:53

請問這輪子哪里買的有供應商嗎
