機械之之子 發表于 2021-11-9 10:51
樓主是剛畢業的嗎，這個都不會？齒條肯定固定在線規上的，所以齒輪計算的是摩擦力，分度圓上受到了一個摩擦 ...

謝謝您指正

機械之之子 發表于 2021-11-9 10:51
樓主是剛畢業的嗎，這個都不會？齒條肯定固定在線規上的，所以齒輪計算的是摩擦力，分度圓上受到了一個摩擦 ...

是還沒畢業的，沒學好

shentu 發表于 2021-11-9 08:28
沒參數只能說用心算就好。

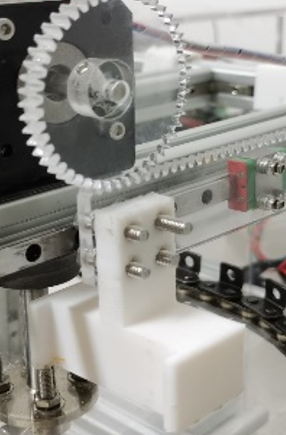

（物料是固定在齒條上沒有滑動，物料重440g，齒條物料共重940g，水平移動有效行程140mm，齒輪直徑為62mm，模數1，齒數60，工作速度為0.05m/s，工作量為每天6h，傳動比為1：1.電機用的是兩相42步進電機，額定轉速600，額定功率4w,額定轉矩0.2N.M），以上是小弟想要設計的，然后不知道用這個電機帶不帶得動，是不是得先算出齒輪的功率等參數才能選裝電機，還望您能解惑一下，謝謝

樓主是剛畢業的嗎，這個都不會？齒條肯定固定在線規上的，所以齒輪計算的是摩擦力，分度圓上受到了一個摩擦力，再計算出電機軸受到的扭矩。這個是受力分析過程，這個出來了，其他的參數照公式套就行了

沒參數只能說用心算就好。
