十個口壓力一樣？

流體仿真軟件搞搞，教程入門案例

社區本來就是讓大家在行業中集思廣益!
合則用,不合則拋一邊去!
連思路都沒有的人還特喜歡評論這那的!
格局也就這樣!

夢想時空港
1/2的水管內徑應該是13吧。3/4的是19啊 而且這個比值就是面積比嗎，我先去找找流體的書籍看看  發表于 2 小時前

流體力學是不是也需要把實際工況給出來，
長度、高差、內徑、彎頭、變徑都是影響因素。
一個特別寬泛的題，其實是很難回答的。

山中漁人 發表于 2021-11-5 12:46
我只是給個理論思路，具體的需要按實測尺寸代入計算得出；
管徑還有厚度不一樣，內徑也不一樣的！

就思路而然基本沒錯，計算過程不一定對！
按照面積比計算也就意味著：忽略管路長度（管路長度為0），同時也就忽略了管路的沿程損失、管路銜接及轉彎高低所產生的壓差；
所以這只是一個理想模型而已。


各種阻力都沒有了，中間管路也可以忽略不計，那就最后那個各出口的各個分支比面積就可以了，總流速（或總流量）按面積比“平均”分給各出口就是了。


總的來說，這種計算是沒有意義的，連作為理論或?qū)嶒炇覕?shù)據的資格都沒有。

山中漁人 發表于 2021-11-5 10:44
我個人思路大家參考下：

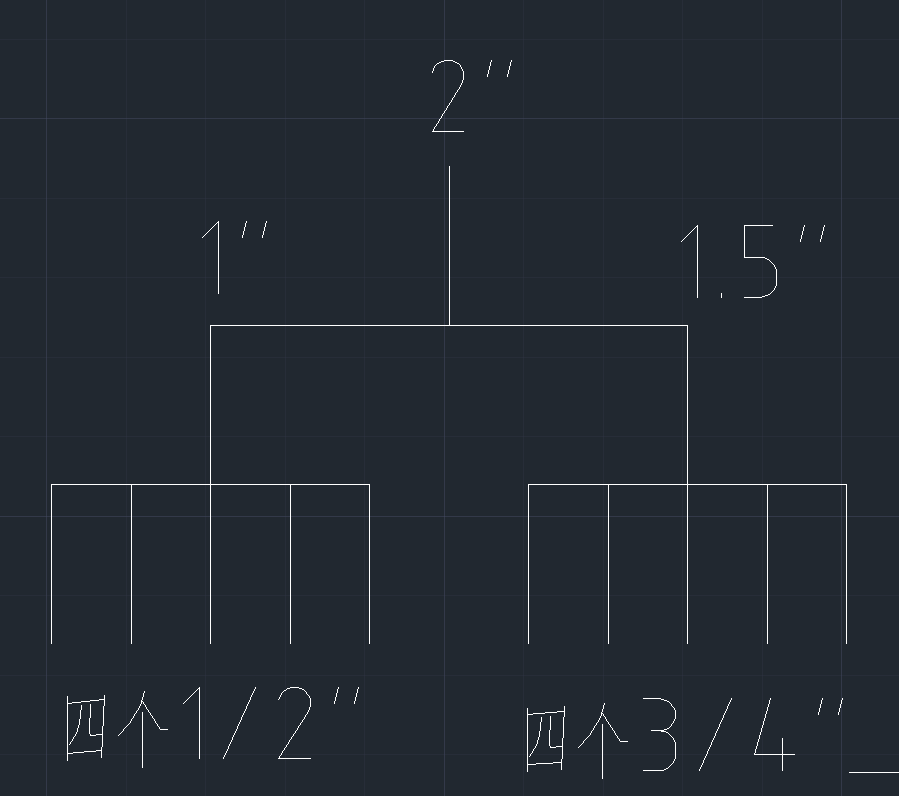

2寸管徑為成DN50,1\2出口為DN20,3/4出口為DN25;
總流量不變10.5975立方米/h(公式 ...

我只是給個理論思路，具體的需要按實測尺寸代入計算得出；
管徑還有厚度不一樣，內徑也不一樣的！

我個人思路大家參考下：
2寸管徑為成DN50,1\2出口為DN20,3/4出口為DN25;
總流量不變10.5975立方米/h(公式 流速=流量/截面積/3600)
1/2與3/4出口截面比為0.8與1.2；
總出口為8個，10.5975/8=1.3246875
1.3246875X0.8=1.05975(1/2出口流量）
1.3246875X1.2=1.589625）(3/4出口流量）
(1.05975X4)+(1.589625X4)=10.5975

感覺條件不夠，和管道長度有很大關系吧
是不是可以按要求流量的最大值再乘1.2～1.5倍，那樣可以用閥門調節流速

條件不足。
假設一下管長相同。流量Q(1")：Q(1.5")=0.36，4個小管平分各自管中流量?？偭髁浚篞=v*pi*d^2/4

根據自來水的流速，流量和管徑計算各管路的管徑，同時考慮流體的伯努利方程。

d=0.0188*（Q/v）^0.5
Q——流量，立方米每小時；
v——流速，米每秒；
d——管徑，米。

你在網上找個《給排水設計手冊》電子版，里面能查到水的流速，管道內壁的粗糙度，每米長管道的水壓降等等。
