最大實體原則，關鍵就是最大兩個字，配合時要讓軸能裝入，我們必須限制軸的大小。當加工的人員看到你的標注，明白了你的意圖，必定會把軸做小（不能超過下偏差），讓它有余量去補償形位公差

學習，學習

是把尺寸公差補償給形狀公差

學習了

|直博和冰冰都要發表于 11-18 23:45最大實體要求和包容要求，一句話理解，就是把形狀公差補償給尺寸公差。

不對，是把尺寸公差補償給形狀公差，可逆要求是把形狀公差補償給尺寸公差

最大實體要求和包容要求，一句話理解，就是把形狀公差補償給尺寸公差。

現在都忘了這些術語了。
憑經驗感覺足矣。
非要出考卷，咱只有交白卷了。

176058249 發表于 2021-11-4 16:32

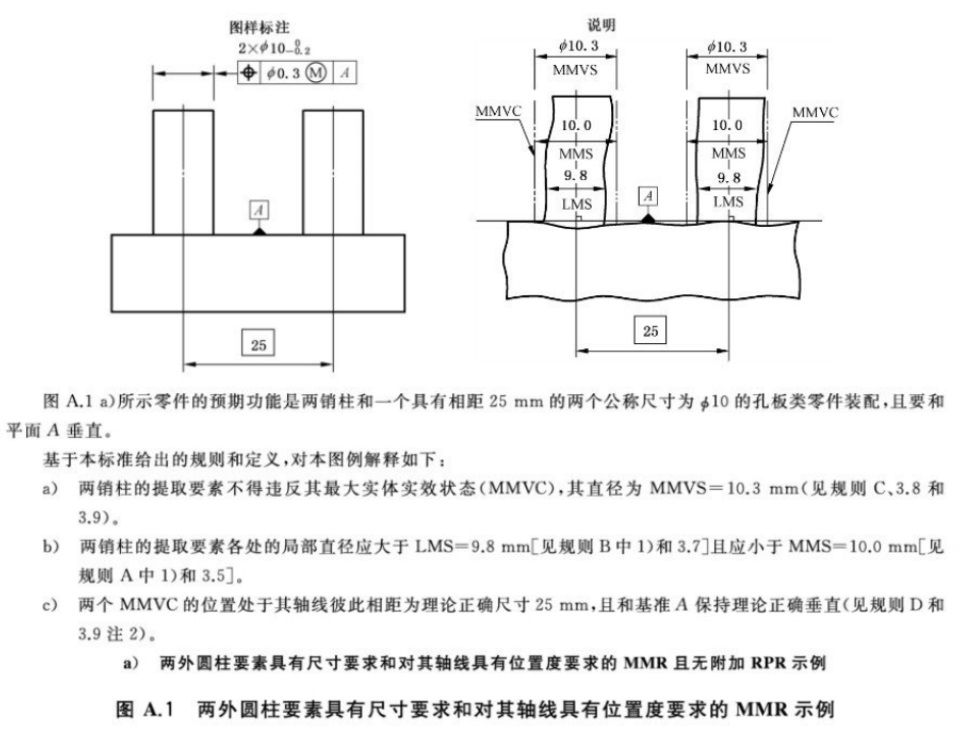

主要還是滿足加工制成能力，在最低要求下滿足裝配要求，  有一道簡單的題目，樓主可以看一下

感謝回復，
這題軸的MMVC的MMCS是10.45，方向垂直于基準A， 位置無約束

如果要求軸基準A的面和孔的對應面也接觸，是不是應該在孔上也標個基準？  然后孔用垂直度，公差給0.25最大實體 就可以了？這樣軸孔的 MMVC就一致了。
